Методические рекомендации по выполнению графической работы №2
До начала вычерчивания задания необходимо спланировать правильное расположение изображения на листе формата А3. Правильное композиционное размещение чертежа будет зависеть от правильного выбора масштаба изображения. На первом этапе необходимо определить какие виды сопряжений присутствуют в задании: между двумя параллельными линиями, в углах (рис.10,а), внешнее, внутреннее, смежное (рис.10, г,д,е). Начинать вычерчивать фигуру рациональнее с осей симметрии. Построив линии привязки можно переходить к циркульным линиям. После построения центра сопряжения необходимо найти точки сопряжения. Далее вычерчиваются выносные и размерные линии, проставляются размеры. Изображение обводится сплошной толстой линией.
В правом нижнем углу формата помещается основная надпись (рис.5, вариант1), все графы которой заполняются надписями шрифтом по ГОСТ 2.304-81.
Наиболее характерные ошибки:
1. Из-за использования плохого циркуля, окружности имеют двойную линию или обводятся от руки.
2. Неверно проставлены размеры (цифры не соответствуют номеру шрифта, размер находится под размерной линией).
3. Стрелки размерных линий вычерчиваются неаккуратно.

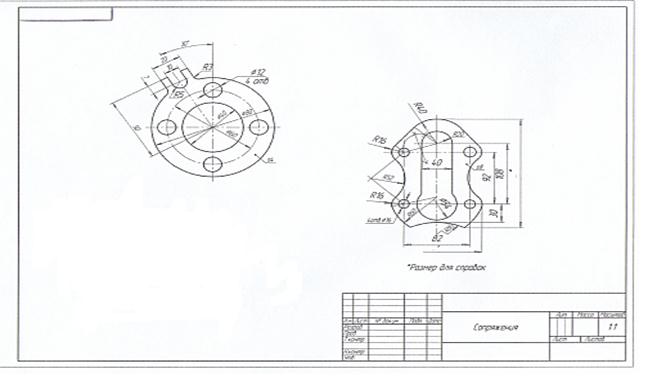

Рис. 15. Пример выполнения сопряжения
