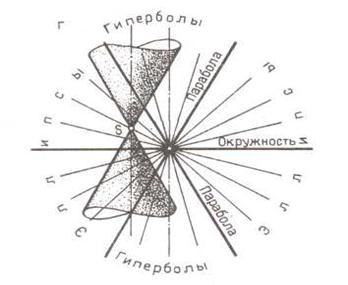

Тема 2. Циркульные и лекальные кривые

Дата добавления: 2014-11-28; просмотров: 3242; Нарушение авторских прав

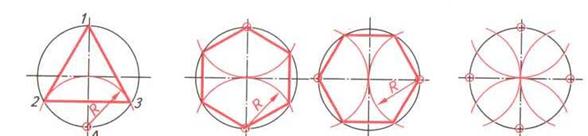

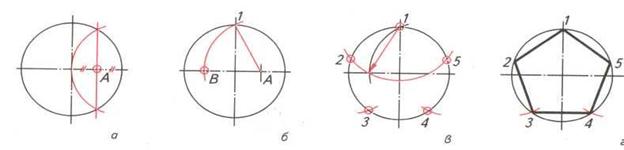

Рис. 11. Деление окружности на 3, 4, 5, 6, 7, 8, 10, 12 равных частей

Рис. 12. Сопряжение угла и двух окружностей

(первый способ)

(второй способ)

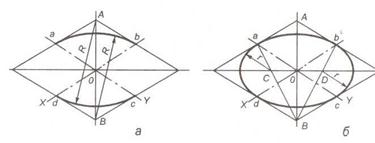

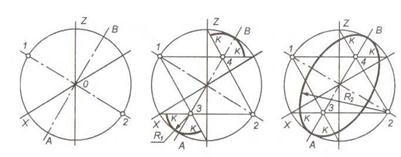

Рис. 13. Построение овала в изометрической проекции

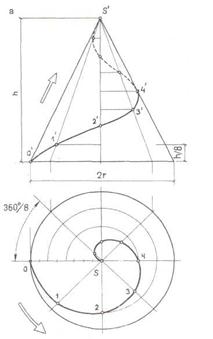

Рис.14. Построение синусоиды и спирали Архимеда с помощью лекала

Тест №2

Вставить цифры в окончания предложения

Вариант 1.Укажите типы сопряжений, обозначенных римскими цифрами: а - окружности и прямой дугой заданного радиуса___; б - двух параллельных прямых дугой заданного радиуса___; в - углов__; г - двух окружностей дугой заданного радиуса (внешнего)___; д - двух окружностей дугой заданного радиуса (внутреннего)__.

Вариант 2.Укажите типы сопряжений, обозначенных римскими цифрами: а - окружности и прямой дугой заданного радиуса___; б - двух параллельных прямых дугой заданного радиуса___; в - углов__; г - двух окружностей дугой заданного радиуса (внешнего)___; д - двух окружностей дугой заданного радиуса (внутреннего)__.

Вариант 3.Укажите типы сопряжений, обозначенных римскими цифрами: а - окружности и прямой дугой заданного радиуса___; б - двух параллельных прямых дугой заданного радиуса___; в - углов__; г - двух окружностей дугой заданного радиуса (внешнего)___; д - двух окружностей дугой заданного радиуса (внутреннего)__.

Вариант 4. Укажите типы сопряжений, обозначенных римскими цифрами: а - окружности и прямой дугой заданного радиуса___; б - двух параллельных прямых дугой заданного радиуса___; в - углов__; г - двух окружностей дугой заданного радиуса (внешнего)___; д - двух окружностей дугой заданного радиуса (внутреннего)__.
