1 Лабораторная работа №1. Концевая шайба для торцового крепления деталей. 4
1.1 Формирование 3-х мерного изображения. 4
1.1.1 Рисование Эскиза. 5
1.2 Рабочий чертеж торцовой шайбы. 8
1.2.1 Вставка ассоциативного вида. 8
1.2.2 Разрез по шайбе. 10
2 Лабораторная работа №2. Ось ролика и кронштейн. 11
2.1 Формирование 3-х мерного изображения оси ролика. 11
2.1.1 Создание основания детали. 11
2.1.2 Добавление элементов к основанию. 12
2.2 Формирование 3-х мерного изображения кронштейна. 13
2.2.1 Создание основания детали. 13
2.2.2 Добавление элементов к основанию. 14
2.3 Схема сопряжения Ось -Кронштейн. 16
3 Лабораторная работа №3. Ролик и торцовые крышки. 18
3.1 Трехмерное изображение ролика. 18
3.2 Крышка торцовая глухая. 20
3.3 Крышка торцовая с манжетным уплотнением. 21
3.4 Разрезы по ролику и крышкам. 22
4 Лабораторная работа №4. Схема сборки ролика. 24
4.1 Вставка элементов из библиотеки. 24
4.2 Вставка ассоциативных видов. 24
4.3 Редактирование сборочной схемы.. 25
Содержание. 26
Приложение 1. 27
Приложение 2. 29
Приложение 3. 32
Приложение 4. 34
Приложение 5. 36
Приложение 6. 37
Приложение 1
Исходные данные.
Формирование исходных данных для выполнения лабораторной работы основано на номере студента по общему списку курса. Номер по списку преобразуется к виду с двумя цифрами (например: 08). Значение первой цифры дает вариант исходных данных по таблице 1, а вторая цифра соответствует варианту по таблице 2.
Таблица 1
Исходные данные по первой цифре порядкового номера.
№
Подшипник конический по ГОСТ 27365-87
Крышка глухая по ГОСТ 13219.4-81
Крышка с манжетой по ГОСТ 13219.6-81
Ось
ролика
Полка кронштейна вертикальная
Длина резьбы
Диаметр резьбы
№
D1
d1
B1
обознач.
МН D1 х d2
Lв1
Dг
Bkp x Lkp1
Т1
0.
29,25
ГВ 110
МН 110 х 60
М 18
90 х 80
1.
23,75
ГВ 110
МН 110 х 75
М 20
105 х 90
2.
31,5
ГВ 120
МН 120 х 65
М 20
100 х 85
3.
26,25
ГВ 125
МН 125 х 80
М 24
125 х 105
4.
27,25
ГВ 130
МН 130 х 85
М 27
135 х 115
5.
ГВ 140
МН 140 х 80
М 22
120 х 100
6.
28,25
ГВ 140
МН 140 х 95
М 27
140 х 120
7.
30,5
ГВ 150
МН 150 х 100
М 30
150 х 130
8.
32,5
ГВ 160
МН 160 х 105
М 33
160 х 135
9.
ГВ 180
МН 180 х 115
М 36
180 х 150
В таблице и на Рис. 35 - Рис. 37 приняты следующие обозначения.
D1 – наружный диаметр подшипника, d1 – внутренний диаметр подшипника, B1 – ширина подшипника, Lв1 и Dг –длина и диаметр резьбовой части оси, Bkp, Lkp1 и Т1 – ширина, длина и толщина вертикальной полки кронштейна.
Таблица 2
Исходные данные по второй цифре порядкового номера.
№ вар.
Полка кронштейна горизонтальная, Lkp2
Ширина ролика, Вр
Диаметр ролика, Dp
0.
1.
2.
3.
4.
5.
6.
7.
8.
9.
Для получения недостающих исходных данных необходимо использовать рисунки приложения 2.
Приложение 2
Дополнительные исходные данные.

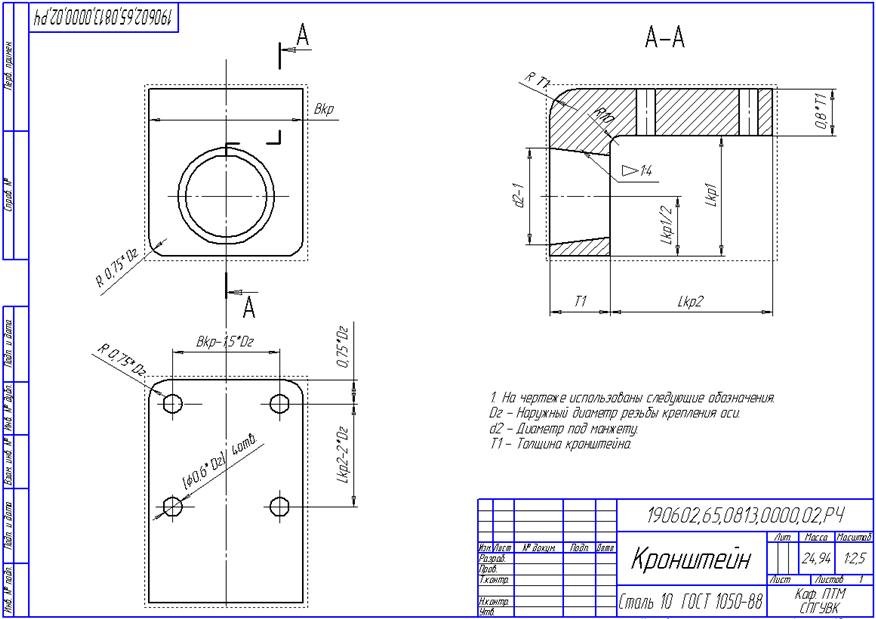

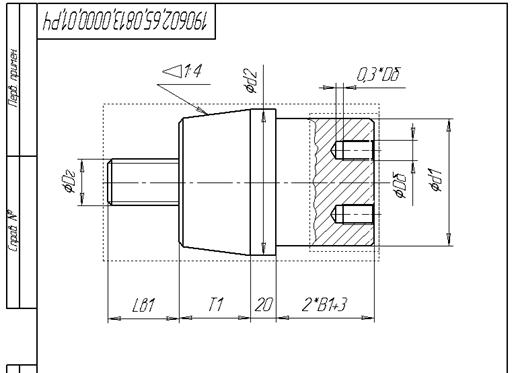

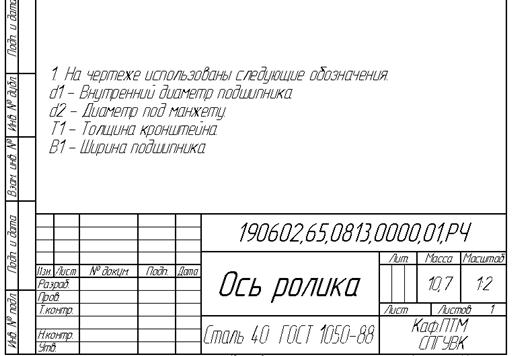

Для определения дополнительных данных необходимо использовать следующие рисунки: ось ролика (Рис. 35); кронштейн (Рис. 36); ролик (Рис. 37)
Рис. 39
Рис. 40
Рис. 41
Приложение 3
Крышки торцовые с манжетным уплотнением низкие диаметром от 110 мм корпусов подшипников качения Конструкция и размеры. ГОСТ 13219.6 – 81
1. Стандарт распространяется на низкие торцовые крышки с манжетным уплотнением по ГОСТ 8752—79, устанавливаемые в корпусах подшипников качения по ГОСТ 13218.1-80— ГОСТ 13213.10—80 и предназначенные для герметизации подшипникового узла, осевой фиксации подшипника и восприятия осевых нагрузок.
2. Основные размеры крышек должны соответствовать указанным на Рис. 38 и в таблице 3.
3. Технические требования — по ГОСТ 13219.17—81.
4. Дополнительные размеры элементов крышек — по приложению к ГОСТ 13219.1—81 .

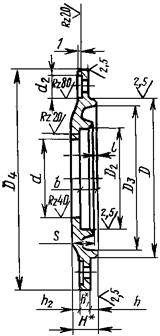

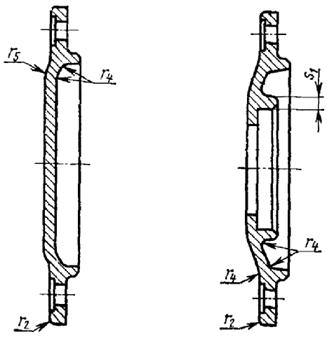

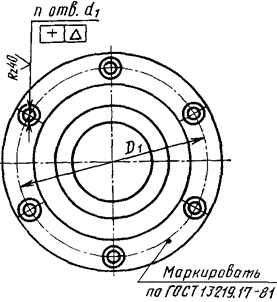

Рис. 42

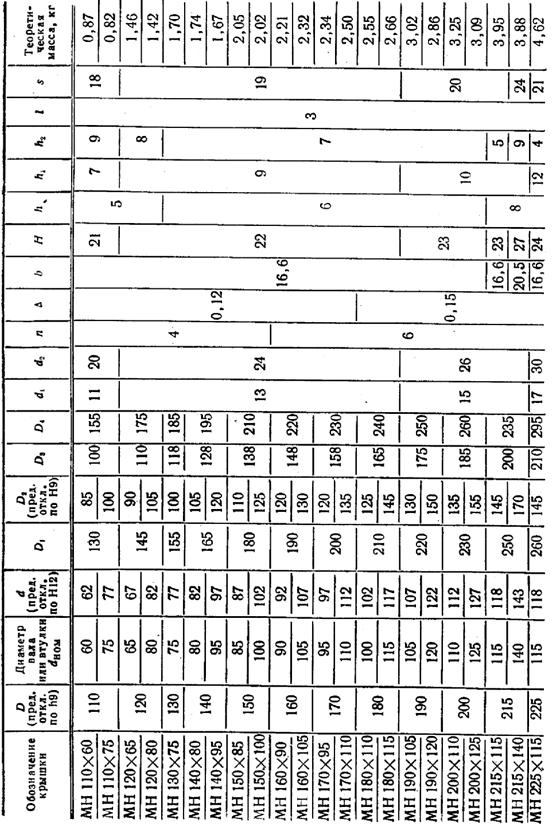

Таблица 3
Параметры крышки торцовые с манжетным уплотнением низкие (размеры в мм)
Приложение 4
Крышки торцовые глухие высокие диаметром от 110 мм корпусов подшипников качения. Конструкция и размеры. ГОСТ13219.2-81
1. Стандарт распространяется на глухие низкие торцовые крышки, устанавливаемые в корпуса подшипников качения по ГОСТ 13218.1-80—ГОСТ 13218.10-80 и предназначенные для герметизации подшипникового узла, осевой фиксации подшипника и восприятия осевых нагрузок.
2. Основные размеры крышек должны соответствовать указанным на чертеже и в таблице.
3. Технические требования — по ГОСТ 13219.17—81.
4. Дополнительные размеры элементов крышек — по рекомендуемому приложению к ГОСТ 13219.1—81.

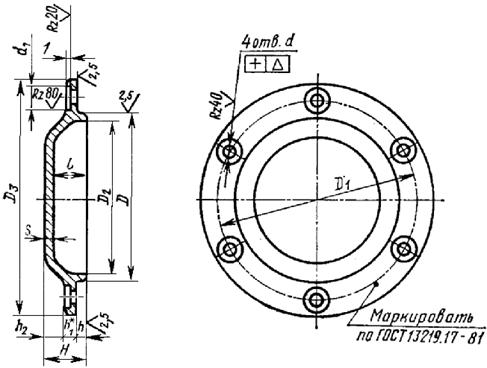

Рис. 43

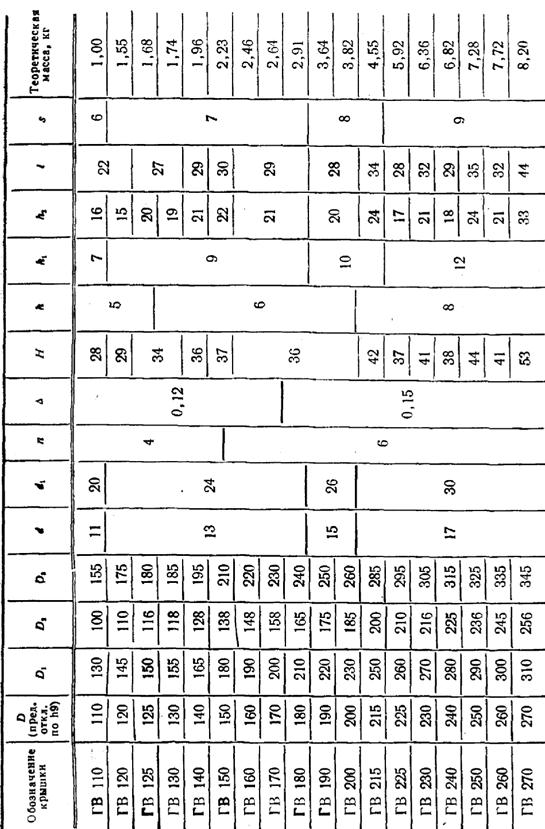

Таблица 4
Параметры крышки торцовые глухие высокие (размеры в мм)
