Нарисуйте недостающие основные линии и осевые линии (Отрезок ), а также линию местного разреза (Кривая Безье ).
Для удаления невидимых линий надо выполнить (из контекстного меню) команду Разрушить для части вида оси со стороны резьбы, а затем отредактировать командой Усечь двумя точками Рис. 38.

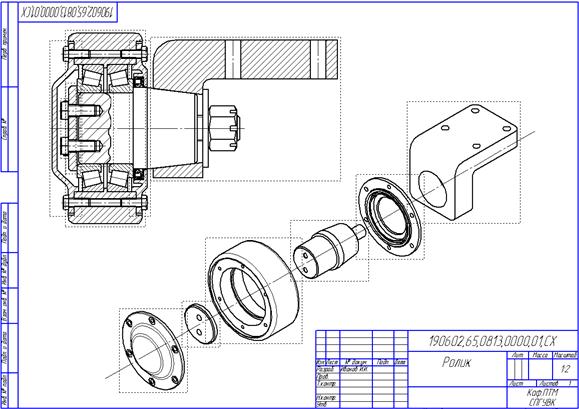

В результате должна получиться схема сборки ролика изображенная на Рис. 38.
), а также линию местного разреза (Кривая Безье
).
Рис. 38.
чертеж на диске.
