Звукавая карта явилась одним из наиболее поздних усовершенствований персонального компьютера. Она подключается к одному из слотов материнской платы в виде дочерней карты и выполняет вычислительные операции, связанные с обработкой звука, речи, музыки. Звук воспроизводится через внешние звуковые колонки, подключаемые к выходу звуковой сигнал на внешний усилитель. Имеется также разъем для подключения микрофона, что позволяет записывать речь или музыку и сохранять их на жестком диске для последующей обработки и использования.

Основным параметром звуковой карты является разрядность, определяющая количество битов, используемых при преобразовании сигналов из аналоговой в цифровую форму и наоборот. Чем выше разрядность, тем меньше погрешность, связанная с оцифровкой, тем выше качество звучания. Минимальным требованиям сегодняшнего дня являются 16 разрядов, а наибольшее распространение имеют 32 – разрядные и 64 – разрядные устройства.

В области воспроизведения звука наиболее сложно обстоит дело со стандартизацией. Отсутствие единых централизованных стандартов привело к тому, что ряд фирм, занимающихся выпуском звукового оборудования, де-факто ввели в широкое использование свои внутрифирменные стандарты. Так, например, во многих случаях стандартными считают устройства, совместимые с устройством Sound Blaster, торговая марка на которое принадлежит компании Greative Labs.

3.3. Системы, расположенные на материнской плате

Оперативная память

Оперативная память (RAM — Random Access Memory) — это массив кристаллических ячеек, способных хранить данные. Существует много различных типов оператив­ной памяти, но с точки зрения физического принципа действия различают дина­мическую память (DRAM) и статическую память (SRAM).

Ячейки динамической памяти (DRAM) можно представить в виде микроконденсаторов, способных накапливать заряд на своих обкладках. Это наиболее распространенный и экономически доступный тип памяти. Недостатки этого типа связаны, во-первых, с тем, что как при заряде, так и при разряде конденсаторов неизбежны переходные процессы, то есть запись данных происходит сравнительно медленно. Второй важный недостаток связан с тем, что заряды ячеек имеют свойство рассеи­ваться в пространстве, причем весьма быстро. Если оперативную память постоянно не «подзаряжать», утрата данных происходит через несколько сотых долей секунды. Для борьбы с этим явлением в компьютере происходит постоянная регенерация (освежение, подзарядка) ячеек оперативной памяти. Регенерация осуществляется несколько десятков раз в секунду и вызывает непроизводительный расход ресурсов вычислительной системы.

Ячейки статической памяти (SRAM) можно представить как электронные микро­элементы—триггеры, состоящие из нескольких транзисторов. В триггере хранится не заряд, а состояние (включен/выключен), поэтому этот тип памяти обеспечивает более высокое быстродействие, хотя технологически он сложнее и, соответственно, дороже.

Микросхемы динамической памяти используют в качестве основной оперативной памяти компьютера. Микросхемы статической памяти используют в качестве вспо­могательной памяти (так называемой кэш-памяти), предназначенной для опти­мизации работы процессора.

Каждая ячейка памяти имеет свой адрес, который выражается числом. В настоя­щее время в процессорах Intel Pentium и некоторых других принята 32-разрядная адресация, а это означает, что всего независимых адресов может быть 2³². Таким образом, в современных компьютерах возможна непосредственная адресация к полю памяти размером 2³² = 4 294 967 296 байт (4,3 Гбайт). Однако это отнюдь не означает, что именно столько оперативной памяти непременно должно быть в ком­пьютере. Предельный размер поля оперативной памяти, установленной в компью­тере, определяется микропроцессорным комплектом (чипсетом) материнской платы и обычно составляет несколько сот Мбайт.

Одна адресуемая ячейка содержит восемь двоичных ячеек, в которых можно сохра­нить 8 бит, то есть один байт данных. Таким образом, адрес любой ячейки памяти можно выразить четырьмя байтами.

Представление о том, сколько оперативной памяти должно быть в типовом компью­тере, непрерывно меняется. В середине 80-х годов поле памяти размером 1 Мбайт казалось огромным, в начале 90-х годов достаточным считался объем 4 Мбайт, к середине 90-х годов он увеличился до 8 Мбайт, а затем и до 16 Мбайт. Сегодня типичным считается размер оперативной памяти 32-64 Мбайт, но очень скоро эта величина будет превышена в 2-4 раза даже для моделей массового потребления.

Оперативная память в компьютере размещается на стандартных панельках, назы­ваемых модулями. Модули оперативной памяти вставляют в соответствующие разъемы на материнской плате. Если к разъемам есть удобный доступ, то опера­цию можно выполнять своими руками. Если удобного доступа нет, может потре­боваться неполная разборка узлов системного блока, и в таких случаях операцию поручают специалистам.

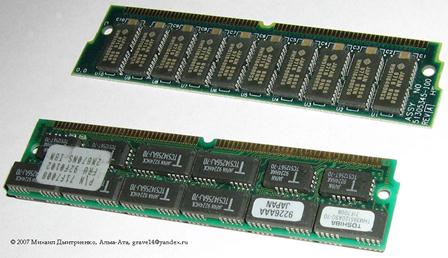

Конструктивно модули памяти имеют два исполнения — однорядные (SIMM-модули)

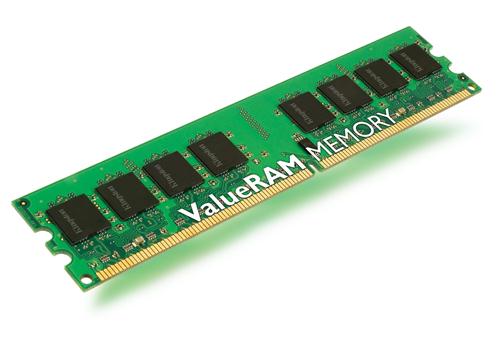

и двухрядные (DIMM-модули).

На компьютерах с процессорами Pentium однорядные модули можно применять только парами (количество разъемов для их установки на материнской плате всегда четное), а DIMM-модули можно устанавливать по одному. Многие модели материнских плат имеют разъемы как того, так и другого типа, но комбинировать на одной плате модули разных типов нельзя.

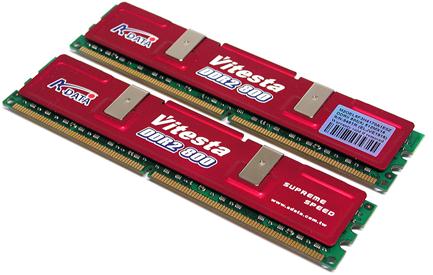

DDR2 SDRAM (англ. double-data-rate two synchronous dynamic random access memory — синхронная динамическая память с произвольным доступом и удвоенной скоростью передачи данных, второе поколение) использует передачу данных по обоим срезам тактового сигнала, за счёт чего при такой же частоте шины памяти, как и в обычной SDRAM, можно фактически удвоить скорость передачи данных (например, при работе DDR2 на частоте 100 МГц эквивалентная эффективная частота для SDRAM получается 200 МГц). Основное отличие DDR2 от DDR — вдвое большая частота работы шины, по которой данные передаются в буфер микросхемы памяти. При этом, чтобы обеспечить необходимый поток данных, передача на шину осуществляется из четырёх мест одновременно. Итоговые задержки оказываются выше, чем для DDR.

Внешнее отличие модулей памяти DDR2 от DDR - 240 контактов (по 120 с каждой стороны)

Основными характеристиками модулей оперативной памяти являются объем памяти и время доступа. SIMM-модули поставляются объемами 4,8,16,32 Мбайт, а DIMM-модули — 16,32,64,128 Мбайт и более. Время доступа показывает, сколько времени необходимо для обращения к ячейкам памяти — чем оно меньше, тем лучше. Время доступа измеряется в миллиардных долях секунды (наносекундах, нс). Типичное время доступа к оперативной памяти для SIMM-модулей — 50-70 нс. Для совре­менных DIMM-модулей оно составляет 7-10 нс.

Процессор

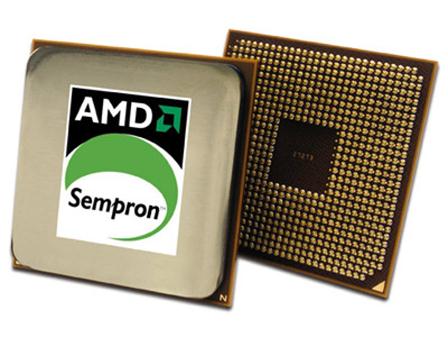

Процессор - основная микросхема компьютера, в которой и производятся все вычисления. Конструктивно процессор состоит из ячеек, похожих на ячейки оперативной памяти, но в этих ячейках данные могут не только храниться, но и изменяться. Внутренние ячейки процессора называют регистрами. Важно также отметить, что данные, попавшие в некоторые регистры, рассматриваются не как данные, а как команды, управляющие обработкой данных в других регистрах. Среди регистров процессора есть и такие, которые в зависимости от своего содержания способны модифицировать исполнение команд. Таким образом, управляя засылкой данных в разные регистры процессора, можно управлять обработкой данных. На этом и основано исполнение программ.

С остальными устройствами компьютера, и в первую очередь с оперативной памятью, процессор связан несколькими группами проводников, называемых шинами. Основ­ных шин три: шина данных, адресная шина и командная шина.

Адресная шина. У процессоров Intel Pentium (а именно они наиболее распростра­нены в персональных компьютерах) адресная шина 32-разрядная, то есть состоит из 32 параллельных линий. В зависимости от того, есть напряжение на какой-то из линий или нет, говорят, что на этой линии выставлена единица или ноль. Комби­нация из 32 нулей и единиц образует 32-разрядный адрес, указывающий на одну из ячеек оперативной памяти. К ней и подключается процессор для копирования данных из ячейки в один из своих регистров.

Шина данных. По этой шине происходит копирование данных из оперативной памяти в регистры процессора и обратно. В компьютерах, собранных на базе про­цессоров Intel Pentium, шина данных 64-разрядная, то есть состоит из 64 линий, по которым за один раз на обработку поступают сразу 8 байтов.

Шина команд. Для того чтобы процессор мог обрабатывать данные, ему нужны команды. Он должен знать, что следует сделать с теми байтами, которые хранятся в его регистрах. Эти команды поступают в процессор тоже из оперативной памяти, но не из тех областей, где хранятся массивы данных, а оттуда, где хранятся программы. Команды тоже представлены в виде байтов. Самые простые команды укла­дываются в один байт, однако есть и такие, для которых нужно два, три и более байтов. В большинстве современных процессоров шина команд 32-разрядная (напри­мер, в процессоре Intel Pentium), хотя существуют 64-разрядные процессоры и даже 128-разрядные.

Система команд процессора. В процессе работы процессор обслуживает данные, находящиеся в его регистрах, в поле оперативной памяти, а также данные, находя­-

щиеся во внешних портах процессора. Часть данных он интерпретирует непосред­ственно как данные, часть данных — как адресные данные, а часть — как команды.

Совокупность всех возможных команд, которые может выполнить процессор над данными, образует так называемую систему команд процессора. Процессоры, относя­щиеся к одному семейству, имеют одинаковые или близкие системы команд. Про­цессоры, относящиеся к разным семействам, различаются по системе команд и невзаимозаменяемы.

Процессоры с расширенной и сокращенной системой команд. Чем шире набор системных команд процессора, тем сложнее его архитектура, тем длиннее формальная запись команды (в байтах), тем выше средняя продолжительность исполне­ния одной команды, измеренная в тактах работы процессора. Так, например, сис­тема команд процессоров Intel Pentium в настоящее время насчитывает более тысячи различных команд. Такие процессоры называют процессорами с расши­ренной системой команд — CISC-процессорами (CISC — Complex Instruction Set Computing).

В противоположность CISC-процессорам в середине 80-х годов появились процессоры архитектуры RISC с сокращенной системой команд (RISC — Reduced Instruction Set Computing). При такой архитектуре количество команд в системе намного меньше, и каждая из них выполняется намного быстрее. Таким образом, программы, состоя­щие из простейших команд, выполняются этими процессорами много быстрее. Обо­ротная сторона сокращенного набора команд состоит в том, что сложные операции приходится эмулировать далеко не эффективной последовательностью простейших команд сокращенного набора.

В результате конкуренции между двумя подходами к архитектуре процессоров сложилось следующее распределение их сфер применения:

· CISC-процессоры используют в универсальных вычислительных системах;

· RISC-процессоры используют в специализированных вычислительных системах или устройствах, ориентированных на выполнение единообразных операций.

Для персональных компьютеров платформы IBM PC долгое время выпускались только CISC-процессоры, к которым относятся и все процессоры семейства Intel Pentium. Однако в последнее время компания AMD приступила к выпуску про­цессоров семейства AMD-K6, в основе которых лежит внутреннее ядро, выпол­ненное по RISC-архитектуре, и внешняя структура, выполненная по архитектуре CISC. Таким образом, сегодня появились процессоры, совместимые по системе команд с процессорами х86, но имеющие гибридную архитектуру.

Совместимость процессоров. Если два процессора имеют одинаковую систему команд, то они полностью совместимы на программном уровне. Это означает, что программа, написанная для одного процессора, может исполняться и другим процес­сором. Процессоры, имеющие разные системы команд, как правило, несовмести­мы или ограниченно совместимы на программном уровне.

Группы процессоров, имеющих ограниченную совместимость, рассматривают как семейства процессоров. Так, например, все процессоры Intel Pentium относятся к так называемому семейству х86. Родоначальником этого семейства был 16-разряд­ный процессор Intel 8086, на базе которого собиралась первая модель компьютера IBM PC. Впоследствии выпускались процессоры Intel 80286, Intel 80386, Intel 80486, Intel Pentium 60,66,75,90,100,133; несколько моделей процессоров Intel Pentium MMX, модели Intel Pentium Pro, Intel Pentium II, Intel Celeron, Intel Xeon, Intel Pentium III и другие. Все эти модели, и не только они, а также многие модели про­цессоров компаний AMD и Cyrix относятся к семейству х86 и обладают совмести­мостью по принципу «сверху вниз».

Принцип совместимости «сверху вниз» — это пример неполной совместимости, когда каждый новый процессор «понимает» все команды своих предшественников, но не наоборот. Это естественно, поскольку двадцать лет назад разработчики процес­соров не могли предусмотреть систему команд, нужную для современных программ. Благодаря такой совместимости на современном компьютере можно выполнять любые программы, созданные в последние десятилетия для любого из предшеству­ющих компьютеров, принадлежащего той же аппаратной платформе.

Основные параметры процессоров. Основными параметрами процессоров явля­ются: рабочее напряжение, разрядность, рабочая тактовая частота, коэффици­ент внутреннего умножения тактовой частоты и размер кэш-памяти.

Рабочее напряжение процессора обеспечивает материнская плата, поэтому разным маркам процессоров соответствуют разные материнские платы (их надо выбирать совместно). По мере развития процессорной техники происходит постепенное понижение рабочего напряжения. Ранние модели процессоров х86 имели рабочее напряжение 5 В. С переходом к процессорам Intel Pentium оно было понижено до 3,3 В, а в настоящее время оно составляет менее 3 В. Причем ядро процессора пита­ется пониженным напряжением 2,2 В. Понижение рабочего напряжения позволяет уменьшить расстояния между структурными элементами в кристалле процессора до десятитысячных долей миллиметра, не опасаясь электрического пробоя. Пропор­ционально квадрату напряжения уменьшается и тепловыделение в процессоре, а это позволяет увеличивать его производительность без угрозы перегрева.

Разрядность процессора показывает, сколько бит данных он может принять и обработать в своих регистрах за один раз (за один такт). Первые процессоры х86 были 16- разрядными. Начиная с процессора 80386 они имеют 32-разрядную архитектуру. Современные процессоры семейства Intel Pentium остаются 32-разрядными, хотя и работают с 64-разрядной шиной данных (разрядность процессора определяется не разрядностью шины данных, а разрядностью командной шины).

В основе работы процессора лежит тот же тактовый принцип, что и в обычных часах. Исполнение каждой команды занимает определенное количество тактов. В настенных часах такты колебаний задает маятник; в ручных механических часах их задает пружинный маятник; в электронных часах для этого есть колебательный контур, задающий такты строго определенной частоты. В персональном компью­тере тактовые импульсы задает одна из микросхем, входящая в микропроцессор­ный комплект (чипсет), расположенный на материнской плате. Чем выше частота тактов, поступающих на процессор, тем больше команд он может исполнить в еди­ницу времени, тем выше его производительность. Первые процессоры х86 могли работать с частотой не выше 4,77 МГц, а сегодня рабочие частоты некоторых про­цессоров уже превосходят 500 миллионов тактов в секунду (500 МГц).

Тактовые сигналы процессор получает от материнской платы, которая, в отличие от процессора, представляет собой не кристалл кремния, а большой набор проводни­ков и микросхем. По чисто физическим причинам материнская плата не может рабо­тать со столь высокими частотами, как процессор. Сегодня ее предел составляет 100-133 МГц. Для получения более высоких частот в процессоре происходит внут­реннее умножение частоты на коэффициент 3; 3,5; 4; 4,5; 5 и более.

Обмен данными внутри процессора происходит в несколько раз быстрее, чем обмен с другими устройствами, например с оперативной памятью. Для того чтобы умень­шить количество обращений к оперативной памяти, внутри процессора создают буферную область — так называемую кэш-память. Это как бы «сверхоперативная память». Когда процессору нужны данные, он сначала обращается в кэш-память, и только если там нужных данных нет, происходит его обращение в оперативную память. Принимая блок данных из оперативной памяти, процессор заносит его одновременно и в кэш-память. «Удачные» обращения в кэш-память называют попаданиями в кэш. Процент попаданий тем выше, чем больше размер кэш-памяти, поэтому высокопроизводительные процессоры комплектуют повышенным объемом кэш-памяти.

Нередко кэш-память распределяют по нескольким уровням. Кэш первого уровня выполняется в том же кристалле, что и сам процессор, и имеет объем порядка десят­ков Кбайт. Кэш второго уровня находится либо в кристалле процессора, либо в том же узле, что и процессор, хотя и исполняется на отдельном кристалле. Кэш-память первого и второго уровня работает на частоте, согласованной с частотой ядра процессора.

Кэш-память третьего уровня выполняют на быстродействующих микросхемах типа SRAM и размещают на материнской плате вблизи процессора. Ее объемы могут достигать нескольких Мбайт, но работает она на частоте материнской платы.

Микросхема ПЗУ и система BIOS

В момент включения компьютера в его оперативной памяти нет ничего — ни дан­ных, ни программ, поскольку оперативная память не может ничего хранить без подзарядки ячеек более сотых долей секунды, но процессору нужны команды, в том числе и в первый момент после включения.

Поэтому сразу после включения на адресной шине процессора выставляется старто­вый адрес. Это происходит аппаратно, без участия программ (всегда одинаково). Процессор обращается по выставленному адресу за своей первой командой и далее начинает работать по программам.

Этот исходный адрес не может указывать на оперативную память, в которой пока ничего нет. Он указывает на другой тип памяти — постоянное запоминающее устрой­ство (ПЗУ). Микросхема ПЗУ способна длительное время хранить информацию, даже когда компьютер выключен. Программы, находящиеся в ПЗУ, называют «заши­тыми» — их записывают туда на этапе изготовления микросхемы.

Комплект программ, находящихся в ПЗУ, образует базовую систему ввода-вывода (ВIOS — Basic Input Output System). Основное назначение программ этого пакета состоит в том, чтобы проверить состав и работоспособность компьютерной системы и обеспечить взаимодействие с клавиатурой, монитором, жестким диском и диско­водом гибких дисков. Программы, входящие в BIOS, позволяют нам наблюдать на экране диагностические сообщения, сопровождающие запуск компьютера, а также вмешиваться в ход запуска с помощью клавиатуры.

Энергонезависимая память CMOS

Выше мы отметили, что работа таких стандартных устройств, как клавиатура, может обслуживаться программами, входящими в BIOS, но такими средствами нельзя обеспечить работу со всеми возможными устройствами. Так, например, изготовители BIOS абсолютно ничего не знают о параметрах наших жестких и гибких дисков, им не известны ни состав, ни свойства произвольной вычислительной системы. Для того чтобы начать работу с другим оборудованием, программы, входящие в состав BIOS, должны знать, где можно найти нужные параметры. По очевидным причи­нам их нельзя хранить ни в оперативной памяти, ни в постоянном запоминающем устройстве.

Специально для этого на материнской плате есть микросхема «энергонезависимой памяти», по технологии изготовления называемая CMOS. От оперативной памяти она отличается тем, что ее содержимое не стирается во время выключения ком­пьютера, а от ПЗУ она отличается тем, что данные в нее можно заносить и изме­нять самостоятельно, в соответствии с тем, какое оборудование входит в состав системы. Эта микросхема постоянно подпитывается от небольшой батарейки, располо­женной на материнской плате. Заряда этой батарейки хватает на то, чтобы микро­схема не теряла данные, даже если компьютер не будут включать несколько лет.

В микросхеме CMOS хранятся данные о гибких и жестких дисках, о процессоре, о некоторых других устройствах материнской платы. Тот факт, что компьютер четко отслеживает время и календарь (даже и в выключенном состоянии), тоже связан с тем, что показания системных часов постоянно хранятся (и изменяются) в CMOS.

Таким образом, программы, записанные в BIOS, считывают данные о составе оборудования компьютера из микросхемы CMOS, после чего они могут выполнить обращение к жесткому диску, а в случае необходимости и к гибкому, и передать управление тем программам, которые там записаны.

Шиннные интерфейсы материнской платы

Связь между всеми собственными и подключаемыми устройствами материнской платы выполняют ее шины и логические устройства, размещенные в микросхемах микропроцессорного комплекта (чипсета). От архитектуры этих элементов во мно­гом зависит производительность компьютера.

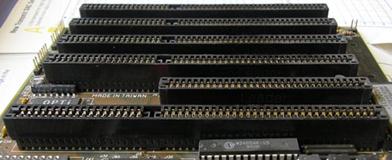

ISA. Историческим достижением компьютеров платформы IBM PC стало внедре­ние почти двадцать лет назад архитектуры, получившей статус промышленного стандарта ISA (Industry Standard Architecture). Она не только позволила связать все устройства системного блока между собой, но и обеспечила простое подключе­ние новых устройств через стандартные разъемы (слоты). Пропускная способность шины, выполненной по такой архитектуре, составляет до 5,5 Мбайт/с, но, несмотря на низкую пропускную способность, эта шина продолжает использоваться в компью­терах для подключения сравнительно «медленных» внешних устройств, например звуковых карт и модемов.

EISA. Расширением стандарта ISA стал стандарт EISA (Extended ISA), отличающийся увеличенным разъемом и увеличенной производительностью (до 32 Мбайт/с). Как и ISA, в настоящее время данный стандарт считается устаревшим. После 2000 года выпуск материнских плат с разъемами ISA/EISA и устройств, подключаемых к ним, прекращается.

VLB. Название интерфейса переводится как локальная шина стандарта VESA (VESA Local Bus). Понятие «локальной шины» впервые появилось в конце 80-х годов. Оно связано тем, что при внедрении процессоров третьего и четвертого поколений (Intel 80386 и Intel 80486) частоты основной шины (в качестве основной исполь­зовалась шина ISA/EISA) стало недостаточно для обмена между процессором и оперативной памятью. Локальная шина, имеющая повышенную частоту, связала между собой процессор и память в обход основной шины. Впоследствии в эту шину «врезали» интерфейс для подключения видеоадаптера, который тоже требует повы­шенной пропускной способности, — так появился стандарт VLB, который позволил поднять тактовую частоту локальной шины до 50 МГц и обеспечил пиковую про­пускную способность до 130 Мбайт/с.

Основным недостатком интерфейса VLB стало то, что предельная частота локальной шины и, соответственно, ее пропускная способность зависят от числа устройств, подключенных к шине. Так, например, при частоте 50 Мгц к шине может быть под­ключено только одно устройство (видеокарта). Для сравнения скажем, что при частоте 40 Мгц возможно подключение двух, а при частоте 33 Мгц — трех устройств.

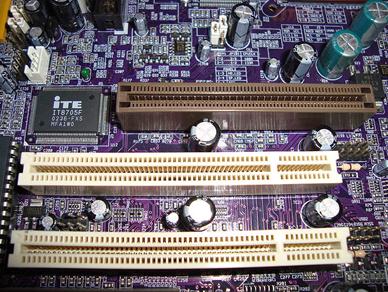

PCI. Интерфейс PCI (Peripheral Component Interconnect — стандарт подключения внешних компонентов) был введен в персональных компьютерах, выполненных на базе процессоров Intel Pentium. По своей сути это тоже интерфейс локальной шины, связывающей процессор с оперативной памятью, в которую врезаны разъемы для подключения внешних устройств. Для связи с основной шиной компьютера (ISA/ EISA) используются специальные интерфейсные преобразователи — мосты PCI (PCI Bridge). В современных компьютерах функции моста РСI выполняют микро­схемы микропроцессорного комплекта (чипсета).

Данный интерфейс поддерживает частоту шины 33 МГц и обеспечивает пропускную способность 132 Мбайт/с. Последние версии интерфейса поддерживают частоту до 66 МГц и обеспечивают производительность 264 Мбайт/с для 32-разрядных данных и 528 Мбайт/с для 64-разрядных данных.

Важным нововведением, реализованным этим стандартом, стала поддержка так называемого режима plug-and-play, впоследствии оформившегося в промышлен­ный стандарт на самоустанавливающиеся устройства. Его суть состоит в том, что после физического подключения внешнего устройства к разъему шины РСI происхо­дит обмен данными между устройством и материнской платой, в результате кото­рого устройство автоматически получает номер используемого прерывания, адрес порта подключения и номер канала прямого доступа к памяти.

Конфликты между устройствами за обладание одними и теми же ресурсами (номе­рами прерываний, адресами портов и каналами прямого доступа к памяти) вызы­вают массу проблем у пользователей при установке устройств, подключаемых к шине ISA. С появлением интерфейса PCI и с оформлением стандарта plug-and-play появилась возможность выполнять установку новых устройств с помощью авто­матических программных средств — эти функции во многом были возложены на операционную систему.

FSB. Шина PCI, появившаяся в компьютерах на базе процессоров Intel Pentium как локальная шина, предназначенная для связи процессора с оперативной памятью, недолго оставалась в этом качестве. Сегодня она используется только как шина для подключения внешних устройств, а для связи процессора и памяти, начиная с процессора Intel Pentium Pro используется специальная шина, получившая назва­ние Front Side Bus (FSB). Эта шина работает на очень высокой частоте 100-125 МГц. В настоящее время внедряются материнские платы с частотой шины FSB 133 МГц и ведутся разработки плат с частотой до 200 МГц. Частота шины FSB является одним из основных потребительских параметров — именно он и указывается в специфика­ции материнской платы. Пропускная способность шины FSB при частоте 100 МГц составляет порядка 800 Мбайт/с.

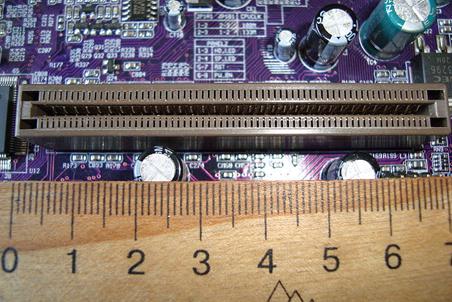

AGP. Видеоадаптер — устройство, требующее особенно высокой скорости передачи данных. Как при внедрении локальной шины VLB, так и при внедрение локальной шины PCI видеоадаптер всегда был первым устройством, «врезаемым» в новую шину. Сегодня параметры шины PCI уже не соответствуют требованиям видео­адаптеров, поэтому для них разработана отдельная шина, получившая название AGP (Advanced Graphic Port — усовершенствованный графический порт). Частота этой шины соответствует частоте шины PCI (33 МГц пли 66 МГц), но она имеет много более высокую пропускную способность — до 1066 Мбайт/с (в режиме четырех­кратного умножения).

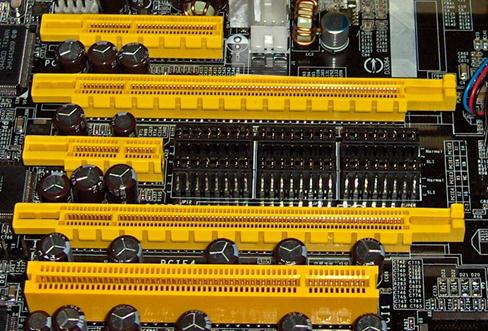

PCI Express, или PCIe, или PCI-E (также известная как 3GIO for 3rd Generation I/O; не путать с PCI-X и PXI) — компьютерная шина, использующая программную модель шины PCI и высокопроизводительный физический протокол, основанный на последовательной передаче данных.

PCMCIA (Personal Computer Memory Card International Association — стандарт между­народной ассоциации производителей плат памяти для персональных компьютеров). Этот стандарт определяет интерфейс подключения плоских карт памяти небольших размеров и используется в портативных персональных компьютерах.

USB (Universal Serial Bus — универсальная последовательная магистраль). Это одно из последних нововведений в архитектурах материнских плат. Этот стандарт опре­деляет способ взаимодействия компьютера с периферийным оборудованием. Он позволяет подключать до 256 различных устройств, имеющих последовательный интерфейс. Устройства могут включаться цепочками (каждое следующее устройство подключается к предыдущему). Производительность шины USB относительно неве­лика и составляет до 1,5 Мбит/с, но для таких устройств, как клавиатура, мышь, модем, джойстик и т. п., этого достаточно. Удобство шины состоит в том, что она практически исключает конфликты между различным оборудованием, позволяет подключать и отключать устройства в «горячем режиме» (не выключая компьютер) и позволяет объединять несколько компьютеров в простейшую локальную сеть без применения специального оборудования и программного обеспечения.

Функции микропроцессорного комплекта (чипсета)

Параметры микропроцессорного комплекта (чипсета) в наибольшей степени опре­деляют свойства и функции материнской платы. В настоящее время большинство чипсетов материнских плат выпускаются на базе двух микросхем, получивших название «северный мост» и «южный мост».

«Северный мост» управляет взаимосвязью четырех устройств: процессора, опера­тивной памяти, порта AGP и шины PCI. Поэтому его также называют четырехпор­товым контроллером.

«Южный мост» называют также функциональным контроллером. Он выполняет функции контроллера жестких и гибких дисков, функции моста ISA — PCI, кон­троллера клавиатуры, мыши, шины USB и т. п.

3.4. Периферийные устройства персонального компьютера

Периферийные устройства персонального компьютера подключаются к его интер­фейсам и предназначены для выполнения вспомогательных операций. Благодаря им компьютерная система приобретает гибкость и универсальность.

По назначению периферийные устройства можно подразделить на:

· устройства ввода данных;

· устройства вывода данных;

· устройства хранения данных;

· устройства обмена данными.

Устройства ввода знаковых данных

Специальные клавиатуры. Клавиатура является основным устройством ввода дан­ных. Специальные клавиатуры предназначены для повышения эффективности процесса ввода данных. Это достигается путем изменения формы клавиатуры, рас­кладки ее клавиш или метода подключения к системному блоку.

Клавиатуры, имеющие специальную форму, рассчитанную с учетом требований эргономики, называют эргономичными клавиатурами. Их целесообразно применять на рабочих местах, предназначенных для ввода большого количества знако­вой информации. Эргономичные клавиатуры не только повышают производитель­ность наборщика и снижают общее утомление в течение рабочего дня, но и снижа­ют вероятность и степень развития ряда заболеваний, например туннельного синдрома кистей рук и остеохондроза верхних отделов позвоночника.

Раскладка клавиш стандартных клавиатур далека от оптимальной. Она сохранилась со времен ранних образцов механических пишущих машин. В настоящее время существует техническая возможность изготовления клавиатур с оптимизирован­ной раскладкой, и существуют образцы таких устройств (в частности, к ним отно­сится клавиатура Дворака). Однако практическое внедрение клавиатур с нестан­дартной раскладкой находится под вопросом в связи с тем, что работе с ними надо учиться специально. На практике подобными клавиатурами оснащают только спе­циализированные рабочие места.

По методу подключения к системному блоку различают проводные и беспроводные клавиатуры. Передача информации в беспроводных системах осуществляется инфра­красным лучом. Обычный радиус действия таких клавиатур составляет несколько метров. Источником сигнала является клавиатура.

Устройства командного управления

Специальные манипуляторы. Кроме обычной мыши существуют и другие типы манипуляторов, например: трекболы, пенмаусы, инфракрасные мыши.

Трекбол в отличие от мыши устанавливается стационарно, и его шарик приводится в движение ладонью руки. Преимущество трекбола состоит в том, что он не нужда­ется в гладкой рабочей поверхности, поэтому трекболы нашли широкое примене­ние в портативных персональных компьютерах.

Пенмаус представляет собой аналог шариковой авторучки, на конце которой вместо пишущего узла установлен узел, регистрирующий величину перемещения.

Инфракрасная мышь отличается от обычной наличием устройства беспроводной связи с системным блоком.

Для компьютерных игр и в некоторых специализированных имитаторах применяют также манипуляторы рычажно-нажимного типа (джойстики) и аналогичные им джой-пады, геймпады и штурвально-педальные устройства. Устройства этого типа подклю­чаются к специальному порту, имеющемуся на звуковой карте, или к порту USB.

Устройства ввода графических данных

Для ввода графической информации используют сканеры, графические планшеты (дигитайзеры) и цифровые фотокамеры. Интересно отметить, что с помощью ска­неров можно вводить и знаковую информацию. В этом случае исходный материал вводится в графическом виде, после чего обрабатывается специальными программ­ными средствами (программами распознавания образов).

Планшетные сканеры. Планшетные сканеры предназначены для ввода графической информации с прозрачного или непрозрачного листового материала. Принцип действия этих устройств состоит в том, что луч света, отраженный от поверхности материала (или прошедший сквозь прозрачный материал), фиксируется специаль­ными элементами, называемыми приборами с зарядовой связью (ПЗС). Обычно элементы ПЗС конструктивно оформляют в виде линейки, располагаемой по ширине исходного материала. Перемещение линейки относительно листа бумаги выпол­няется механическим протягиванием линейки при неподвижной установке листа или протягиванием листа при неподвижной установке линейки.

Основными потребительскими параметрами планшетных сканеров являются:

• разрешающая способность;

• производительность;

• динамический диапазон;

• максимальный размер сканируемого материала.

Разрешающая способность планшетного сканера зависит от плотности размещения приборов ПЗС на линейке, а также от точности механического позиционирования линейки при сканировании. Типичный показатель для офисного применения: 600-1200 dpi (dpi – dots perinch — количество точек на дюйм). Для профессионального применения характерны показатели 1200-3000 dpi.

Производительность сканера определяется продолжительностью сканирования листа бумаги стандартного формата и зависит как от совершенства механической части устройства, так и от типа интерфейса, использованного для сопряжения с компьютером.

Динамический диапазон определяется логарифмом отношения яркости наиболее светлых участков изображения к яркости наиболее темных участков. Типовой по-

казатель для сканеров офисного применения составляет 1,8-2,0, а для сканеров профессионального применения — от 2,5 (для непрозрачных материалов) до 3,5 (для прозрачных материалов).

Ручные сканеры. Принцип действия ручных сканеров в основном соответствует планшетным. Разница заключается в том, что протягивание линейки ПЗС в дан­ном случае выполняется вручную. Равномерность и точность сканирования при этом обеспечиваются неудовлетворительно, и разрешающая способность ручного сканера составляет 150-300 dpi.

Барабанные сканеры. В сканерах этого типа исходный материал закрепляется на цилиндрической поверхности барабана, вращающегося с высокой скоростью. Устрой­ства этого типа обеспечивают наивысшее разрешение (2400-5000 dpi) благодаря применению не ПЗС, а фотоэлектронных умножителей. Их используют для ска­нирования исходных изображений, имеющих высокое качество, но недостаточные линейные размеры (фотонегативов, слайдов и т. п.)

Сканеры форм. Предназначены для ввода данных со стандартных форм, заполнен­ных механически или «от руки». Необходимость в этом возникает при проведении переписей населения, обработке результатов выборов и анализе анкетных данных.

От сканеров форм не требуется высокой точности сканирования, но быстродействие играет повышенную роль и является основным потребительским параметром.

Штрих-сканеры. Эта разновидность ручных сканеров предназначена для ввода данных, закодированных в виде штрих-кода. Такие устройства имеют применение в розничной торговой сети.

Графические планшеты (дигитайзеры). Эти устройства предназначены для ввода художественной графической информации. Существует несколько различных принципов действия графических планшетов, но в основе всех их лежит фиксация перемещения специального пера относительно планшета. Такие устройства удобны для художников и иллюстраторов, поскольку позволяют им создавать экранные изображения привычными приемами, наработанными для традиционных инстру­ментов (карандаш, перо, кисть).

Цифровые фотокамеры. Как и сканеры, эти устройства воспринимают графические данные с помощью приборов с зарядовой связью, объединенных в прямоугольную матрицу. Основным параметром цифровых фотоаппаратов является разрешающая способность, которая напрямую связана с количеством ячеек ПЗС в матрице. Наи­лучшие потребительские модели в настоящее время имеют до 1 млн ячеек ПЗС и, соответственно, обеспечивают разрешение изображения до 800х1200 точек. У про­фессиональных моделей эти параметры выше.

Устройства вывода данных

В качестве устройств вывода данных, дополнительных к монитору, используют печатающие устройства (принтеры), позволяющие получать копии документов на бумаге или прозрачном носителе. По принципу действия различают матричные, лазерные, светодиодные и струйные принтеры.

Матричные принтеры. Это простейшие печатающие устройства. Данные выводятся_на_бумагу в виде оттиска, образуюшегося при_ударе цилиндрических стержней («иголок») через красящую ленту. Качество печати матричных принтеров напрямую зависит от количества иголок в печатающей головке. Наибольшее распространение имеют 9-игольчатые и 24-игольчатые матричные принтеры. Последние позволяют получать оттиски документов, не уступающие по качеству документам, исполненным на пишущей машинке.

Производительность работы матричных принтеров оценивают по количеству печата­емых знаков в секунду (cps— characters per second). Обычными режимами работы матричных принтеров являются: draft — режим черновой печати, normal — режим обычной печати и режим NLQ (Near Letter Quality), который обеспечивает качество печати, близкое к качеству пишущей машинки.

Лазерные принтеры. Лазерные принтеры обеспечивают высокое качество печати, не уступающее, а во многих случаях и превосходящее полиграфическое. Они отличаются также высокой скоростью печати, которая измеряется в страницах в минуту (ppm—page per minute). Как и в матричных принтерах, итоговое изображение фор­мируется из отдельных точек.

Принцип действия лазерных принтеров следующий:

• в соответствии с поступающими данными лазерная головка испускает световые импульсы, которые отражаются от зеркала и попадают на поверхность свето­чувствительного барабана;

• горизонтальная развертка изображения выполняется вращением зеркала;

• участки поверхности светочувствительного барабана, получившие световой импульс, приобретают статический заряд;

• барабан при вращении проходит через контейнер, наполненный красящим соста­вом (тонером), и тонер закрепляется на участках, имеющих статический заряд;

• при дальнейшем вращении барабана происходит контакт его поверхности с бумаж­ным листом, в результате чего происходит перенос тонера на бумагу;

• лист бумаги с нанесенным на него тонером протягивается через нагреватель­ный элемент, в результате чего частицы тонера спекаются и закрепляются на бумаге.

К основным параметрам лазерных принтеров относятся:

· разрешающая способность, dpi (dots per inch — точек на дюйм);

· производительность (страниц в минуту);

·формат используемой бумаги;

· объем собственной оперативной памяти.

При выборе лазерного принтера необходимо также учитывать параметр стоимости оттиска, то есть стоимость расходных материалов для получения одного печатного листа стандартного формата А4. К расходным материалам относится тонер и барабан, который после печати определенного количества оттисков утрачивает свои свой­ства. В качестве единицы измерения используют цент на страницу (имеются в виду центы США). В настоящее время теоретический предел по этому показателю составляет порядка 1,0-1,5. На практике лазерные принтеры массового примене­ния обеспечивают значения от 2,0 до 6,0.

Основное преимущество лазерных принтеров заключается в возможности полу­чения высококачественных отпечатков. Модели среднего класса обеспечивают разрешение печати до 600 dpi, а профессиональные модели — до 1200 dpi.

Светодиодные принтеры. Принцип действия светодиодных принтеров похож на принцип действия лазерных принтеров. Разница заключается в том, что источни­ком света является не лазерная головка, а линейка светодиодов. Поскольку эта линейка расположена по всей ширине печатаемой страницы, отпадает необходи­мость в механизме формирования горизонтальной развертки и вся конструкция получается проще, надежнее и дешевле. Типичная величина разрешения печати для светодиодных принтеров составляет порядка 600 dpi.

Струйные принтеры. В струйных печатающих устройствах изображение на бумаге формируется из пятен, образующихся при попадании капель красителя на бумагу. Выброс микрокапель красителя происходит под давлением, которое развивается в печатающей головке за счет парообразования. В некоторых моделях капля выбра­сывается щелчком в результате пьезоэлектрического эффекта — этот метод позво­ляет обеспечить более стабильную форму капли, близкую к сферической.

Качество печати изображения во многом зависит от формы капли и ее размера, а также от характера впитывания жидкого красителя поверхностью бумаги. В этих условиях особую роль играют вязкостные свойства красителя и свойства бумаги.

К положительным свойствам струйных печатающих устройств следует отнести относительно небольшое количество движущихся механических частей и, соответ­ственно, простоту и надежность механической части устройства и его относительно низкую стоимость. Основным недостатком, по сравнению с лазерными принтера­ми, является нестабильность получаемого разрешения, что ограничивает возмож­ность их применения в черно-белой полутоновой печати.

В то же время, сегодня струйные принтеры нашли очень широкое применение в цветной печати. Благодаря простоте конструкции они намного превосходят цветные лазерные принтеры по показателю качество/цена. При разрешении выше 600 dpi они позволяют получать цветные оттиски, превосходящие по качеству цветные отпе­чатки, получаемые фотохимическими методами.

При выборе струйного принтера следует обязательно иметь виду параметр стоимости печати одного оттиска. При том, что цена струйных печатающих устройств заметно ниже, чем лазерных, стоимость печати одного оттиска на них может быть в несколько раз выше.

Устройства хранения данных

Необходимость во внешних устройствах хранения данных возникает в двух случаях:

• когда на вычислительной системе обрабатывается больше данных, чем можно разместить на базовом жестком диске;

• когда данные имеют повышенную ценность и необходимо выполнять регулярное резервное копирование на внешнее устройство (копирование данных на жест­ком диске не является резервным и только создает иллюзию безопасности).

В настоящее время для внешнего хранения данных используют несколько типов устройств, использующих магнитные или магнитооптические носители.

Стримеры. Стримеры — это накопители на магнитной ленте. Их отличает сравни­тельно низкая цена. К недостаткам стримеров относят малую производительность (она связана прежде всего с тем, что магнитная лента — это устройство последова­тельного доступа) и недостаточную надежность (кроме электромагнитных наво­док, ленты стримеров испытывают повышенные механические нагрузки и могут физически выходить из строя).

Емкость магнитных кассет (картриджей) для стримеров составляет до нескольких сот Мбайт. Дальнейшее повышение емкости за счет повышения плотности записи снижает надежность хранения, а повышение емкости за счет увеличения длины ленты сдерживается низким временем доступа к данным.

ZIP-накопители. ZIP-накопители выпускаются компанией Iomega, специализиру­ющейся на создании внешних устройств для хранения данных. Устройство работает с дисковыми носителями, по размеру незначительно превышающими стандартные гибкие диски и имеющими емкость 100/250 Мбайт. ZIP-накопители выпускаются во внутреннем и внешнем исполнении. В первом случае их подключают к контрол­леру жестких дисков материнской платы, а во втором — к стандартному параллель­ному порту, что негативно сказывается на скорости обмена данными.

Накопители HiFD. Основным недостатком ZIP-накопителей является отсутствие их совместимости со стандартными гибкими дисками 3,5 дюйма. Такой совмести­мостью обладают устройства HiFD компании Sony. Они позволяют использовать как специальные носители емкостью 200 Мбайт, так и обычные гибкие диски. В настоя­щее время распространение этих устройств сдерживается повышенной ценой.

Накопители JAZ. Этот тип накопителей, как и ZIP-накопители, выпускается компа­нией Iomega. По своим характеристикам JAZ-носитель приближается к жестким дискам, но в отличие от них является сменным. В зависимости от модели накопителя на одном диске можно разместить 1 или 2 Гбайт данных.

Магнитооптические устройства. Эти устройства получили широкое распростране­ние в компьютерных системах высокого уровня благодаря своей универсальности. С их помощью решаются задачи резервного копирования, обмена данными иихнакопления. Однако достаточно высокая стоимость приводов и носителей не позво­ляет отнести их к устройствам массового спроса.

В этом секторе параллельно развиваются 5,25- и 3,5-дюймовые накопители, носи­тели для которых отличаются в основном форм-фактором и емкостью. Последнее поколение носителей формата 5,25" достигает емкости 5,2 Гбайт. Стандартная емкость для носителей 3,5" — 640 Мбайт.

В формате 3,5" недавно была разработана новая технология GIGAMO, обеспечиваю­щая емкость носителей в 1,3 Гбайт, полностью совместимая сверху вниз с предыду­щими стандартами. В перспективе ожидается появление накопителей и дисков форм-фактора 5,25", поддерживающих технологию NFR (Near Field Recording), кото­рая обеспечит емкость дисков до 20 Гбайт, а позднее и до 40 Гбайт.

Устройства обмена данными

Модем. Устройство, предназначенное для обмена информацией между удален­ными компьютерами по каналам связи, принято называть модемом (МОдулятор + ДЕМодулятор). При этом под каналом связи понимают физические линии (про­водные, оптоволоконные, кабельные, радиочастотные), способ их использования (коммутируемые и выделенные) и способ передачи данных (цифровые или аналого­вые сигналы). В зависимости от типа канала связи устройства приема-передачи подразделяют на радиомодемы, кабельные модемы и прочие. Наиболее широкое применение нашли модемы, ориентированные на подключение к коммутируемым телефонным каналам связи.

Цифровые данные, поступающие в модем из компьютера, преобразуются в нем путем модуляции (по амплитуде, частоте, фазе) в соответствии с избранным стан-дартом (протоколом) и направляются в телефонную линию. Модем-приемник, понимающий данный протокол, осуществляет обратное преобразование (демодуля­цию) и пересылает восстановленные цифровые данные в свой компьютер. Таким образом обеспечивается удаленная связь между компьютерами и обмен данными между ними.

К основным потребительским параметрам модемов относятся:

• производительность (бит/с);

• поддерживаемые протоколы связи и коррекции ошибок;

• шинный интерфейс, если модем внутренний (ISA или РСГ).

От производительности модема зависит объем данных, передаваемых в единицу времени. От поддерживаемых протоколов зависит эффективность взаимодействия данного модема с сопредельными модемами (вероятность того, что они вступят во взаимодействие друг с другом при оптимальных настройках). От шинного интер­фейса в настоящее время пока зависит только простота установки и настройки модема (в дальнейшем при общем совершенствовании каналов связи шинный интер­фейс начнет оказывать влияние и на производительность).

КЕМЕРОВО 2006

ВВЕДЕНИЕ. 4

I. ЭЛЕМЕНТАРНЫЕ СВЕДЕНИЯ ОБ УСТРОЙСТВЕ EXCEL. 6

1.1. Структура окна EXCEL. 7

1.2. Структура файла. 8

1.3. Атрибуты ячейки. 9

1.4. Правила записи формул. 10

1.5. Логические функции EXCEL. 11

1.6. Действия мышью над ячейками. 13

1.7. Форматирование. 14

1.7. Диаграммы.. 15

1.8. Буфер обмена данными. 18

1.9. Режимы вычислений. 20

II. МЕТОДЫ ВЫЧИСЛИТЕЛЬНОЙ МАТЕМАТИКИ. 22

2.1. Табулирование функций. 22

2.2. Решение нелинейных алгебраических уравнений. 38

2.3. Решение систем линейных алгебраических уравнений. 48

2.4. Полиномиальное интерполирование. 60

2.5. Приближенное вычисление определенных интегралов. 66

2.6. Решение обыкновенных дифференциальных уравнений. 73

2.7. Решение дифференциального уравнения в частных производных. 81

2.8. Решение задач одномерной оптимизации. 90

2.9. Решение задач линейного программирования. 102

III. ОБРАБОТКА ЭКСПЕРИМЕНТАЛЬНЫХ ДАННЫХ.. 112

3.1. Предварительные теоретические сведения. 112

3.2. Статистическая оценка параметров одномерной случайной величины.. 119

БИБЛИОГРАФИЧЕСКИЙ СПИСОК.. 125

ВВЕДЕНИЕ

В настоящем учебном пособии рассматриваются методы и приемы практического решения математических проблем, возникающих в ходе математического моделирования. В качестве инструментального средства выбрана среда электронных таблиц EXCEL.

В настоящее время имеются издания, посвященные проведению численных математических расчетов в EXCEL [7-10]. Однако они ориентированы на практическое применение и в значительной части основываются на использовании встроенных модулей EXCEL – "Подбор параметра", "Поиск решения" и т.п. (исключение составляет книга [7], однако она труднодоступна из-за давности издания и небольшого тиража). В ходе лабораторных работ, описанных в предлагаемом пособии, помимо применения встроенных модулей с помощью электронных таблиц непосредственно реализуются различные методы численного решения задач. В отдельных случаях рассматривается несколько разных методов решения одной и той же задачи.

На практике эти методы могут быть реализованы не только с помощью EXCEL, но и с помощью других прикладных пакетов, в программах, написанных на том или ином языке программирования, а в крайнем случае – вручную, с использованием обыкновенного калькулятора. Табличная форма реализации расчетов и представления результатов в EXCEL позволяет наглядно показать особенности различных методов, условия их применимости и приемы их реализации.

В начале пособия приводится краткая справка, содержащая основные сведения о тех особенностях устройства электронных таблиц EXCEL, которые используются в ходе практических работ.

Представленные в пособии работы можно разделить на три группы. Первую группу составляют работы, в которых рассматриваются методы численного решения отдельных математических задач. В работах второй группы рассматриваются методы и приемы обработки экспериментальных данных. Работы третьей группы посвящены созданию в среде электронных таблиц EXCEL достаточно сложных математических моделей реальных технологических процессов и технических устройств. На промежуточных этапах такого моделирования могут применяться методы решения отдельных частных задач, рассмотренные в работах первой группы.

Представленное в учебном пособии количество работ является избыточным для практикума, выполняемого в ходе изучения курса математического моделирования студентами той или иной конкретной специальности. Это позволяет в каждом случае выбирать для проведения практикума различные работы, соответственно содержанию учебной программы и объему практических занятий.

Каждой работе предшествует теоретическая справка, содержащая описание рассматриваемых методов и приемов решения соответствующей задачи.

Учебное пособие может использоваться студентами технических вузов при изучении дисциплин, как "Математическое моделирование", "Численные методы" и аналогичных им, а также для самостоятельного освоения методов вычислительной математики и практических приемов вычислений.

I. ЭЛЕМЕНТАРНЫЕ СВЕДЕНИЯ ОБ УСТРОЙСТВЕ EXCEL

Приводимая ниже справка не может никоим образом заменить руководство по работе с электронными таблицами EXCEL. Ее назначение – в максимально сжатой форме дать основное представление о первых шагах работы с электронными таблицами, связанных с проведением математических расчетов.

При описании EXCEL и всюду в пособии принята следующая система обозначений:

"…" – название пунктов меню или открываемых через меню окон и вкладок;

[…] – названия виртуальных кнопок и клавиш (нарисованных на экране и "нажимаемых" щелчком мыши по изображению кнопки);

<…> - названия клавиш клавиатуры компьютера.

Приводимые в тексте адреса ячеек, формулы EXCEL и их фрагменты, а также отдельные символы и текстовые фрагменты, входящие в содержание ячеек EXCEL, выделяются полужирным шрифтом "Arial", принятым в EXCEL по умолчанию.

"Щелкнуть мышью" - означает навести указатель мыши на объект и нажать левуюкнопку мыши. Если щелчок надо выполнить правой кнопкой ("правый щелчок"), это будет отдельно оговариваться.

Курсор редактирования- указатель в виде мигающей вертикальной черты. Его наличие говорит о возможности ввода в указанном месте текста или данных с клавиатуры, или изменения уже существующего текста.

Диалоговым окном называется окно, появляющееся при выполнении некоторых команд. Оно служит для уточнения каких-то параметров команды и может содержать следующие элементы:

· окна ввода для ввода каких-то пояснений с помощью клавиатуры или мыши;

· небольшие квадратные окошки, в которые щелчком мыши можно поставить флажки – метки в виде галочки. Такая метка означает, что помеченное действие или указание будет выполняться, отсутствие флажка – что указание не выполняется;

· наборы из двух или более небольших круглых окошек, в одном из которых установлен переключатель – метка в виде точки, которую можно переставлять щелчком мыши. Переключатель служит для выбора одного варианта из какого-то набора взаимоисключающих параметров команды.

После установки всех необходимых параметров следует нажать имеющуюся в окне клавишу [OK] или [Выполнить]. При отказе от выполнения команды следует нажать клавишу [Отмена] или просто закрыть окно имеющейся в нем кнопкой [´] ( [Закрыть] ).

1.1. Структура окна EXCEL

При запуске EXCEL на экране появляется окно (рис. 1), в котором находятся (сверху вниз):

1.

Рис. 1. Окно электронных таблиц EXCEL.

Вторая кнопка позволяет менять размеры окна, разворачивая его на весь экран, или уменьшая. Уменьшенное окно можно перемещать по экрану с помощью мыши (т.н. операция "перетаскивания" – указатель мыши наводят на объект, в данном случае – строку заголовка окна, нажимают левую кнопку и, не отпуская ее, перемещают мышь; при этом объект также перемещается по экрану). Отдельные размеры уменьшенного окна можно менять, перетаскивая мышью его границы.

Третья кнопка служит для прекращения работы с программой. При ее нажатии программа EXCEL выгружается из оперативной памяти компьютера и для повторного входа следует загружать ее заново, что требует более или менее значительного времени.

2. Строка меню, содержащая заголовки отдельных меню – списков команд, сгруппированных по темам.

3. Панели инструментов – наборы виртуальных кнопок с эмблемами, служащих для выполнения отдельных команд. По умолчанию на экран выводятся т.н. стандартная панель, содержащая кнопки работы с файлами, буфером обмена данными, отмены ошибочных действий и др., и панель форматирования, содержащая кнопки для изменения параметров текста, вводимого в ячейки.

4. Строка формул, о назначении которой будет сказано далее.

5. Окно текущего документа (рабочее), содержащее таблицу, с которой идет работа. Если окно имеет уменьшенный размер, оно имеет собственную строку заголовка с тремя описанными выше кнопками. Если развернуть окно до максимального размера, кнопки перемещаются в правый конец строки меню, а заголовок файла – в строку заголовка программы.

6. Ярлыки листов текущего файла и горизонтальная полоса прокрутки (скроллинга). На концах полосы находятся указатели направлений (треугольники) для плавного сдвига видимой части таблицы. Это делается щелчком мыши по указателю. На полосе находится серый прямоугольник – "ползун" (или "бегунок"), перетаскивая который мышью, можно быстро перемещать изображение по большой таблице. Щелчок по полосе прокрутки мимо ползуна сдвигает изображение скачком на один размер окна. Справа от окна текущего документа расположена аналогичная вертикальная полоса прокрутки.

7. Строка состояния,содержащая сведения о ходе работы над документом.

8. Панель задач Windows.

1.2. Структура файла

Создаваемый в EXCEL файл именуется книгой. Книга делится на листы, на каждом из которых размещена заготовка таблицы, которая включает 256 столбцов, помеченных вначале буквами от A до Z,затем двухбуквенными комбинациями от АА до IV(это не римские цифры, а заглавные латинские буквы: "и"-"вэ"!).Строки таблицы нумеруются по порядку, всего их 65536.

Можно одновременно работать с несколькими файлами, из которых один (рабочая книга) активен, а другие находятся в свернутом состоянии и могут быть при необходимости быстро развернуты.

Каждый лист книги имеет ярлык. Ярлыки размещены под рабочим окном (рис. 1).

Для создания нового листа следует щелкнуть мышью по ярлыку какого-либо листа, затем войти в меню "Вставка" и щелкнуть мышью по слову "Лист" (можно также использовать команду "Добавить" из контекстного меню, вызываемого щелчком правой кнопки по ярлыку листа). Новый лист будет вставлен перед ранее выделенным и среди старых ярлыков появится ярлык нового листа. Перетасовать листы можно, перетаскивая их ярлыки мышью.

1.3. Атрибуты ячейки

Ячейка таблицы имеет следующие атрибуты (присущие ей характеристики):

1. Адрес – комбинация буквенного обозначения столбца и номера строки, например A3, FF51, IV256 (существует другой стиль адресации ячеек, который здесь не рассматривается). Буквы должны быть обязательно латинскими, русская буква (пусть даже одинакового с латинской начертания) воспринимается компьютером, как ошибочная. Адрес текущей (т.е., обрабатываемой в данный момент) ячейки можно видеть в поле имен слева от строки формул над рабочим окном (рис. 1).

2. Имя – необязательный атрибут, применяемый для облегчения работы с большими сложными таблицами и для упрощения вычислений. Имя можно дать, щелкнув мышью по полю имен. В поле появляется курсор редактирования, затем надо удалить адрес клавишами <Delete> или <Backspace> и набрать в окне имя. После нажатия <Enter> имя присваивается ячейке (при этом у нее сохраняется также и адрес!).

3. Содержание ячейки – то, что "помнит" о содержимом ячейки компьютер. Содержание можно увидеть в строке формул. Оно бывает четырех видов:
