Для создания второй точки, т.е. первой точки на плоскости, необходимо переместить TCP инструмента на плоскость в положение определяющее точку P[2] и создать ее. Действия аналогичны созданию домашней точки.

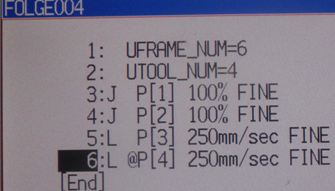

Последующие точки (P[3], P[4]) также определяются аналогично. При этом необходимо задать линейный тип перемещения (L P[N]), потому что движение должно осуществляться в одной плоскости.
После завершения обхода трех точек, вернем инструмент в «домашнюю точку». Для этого необходимо копировать инструкцию, соответствующую первой точке в программе (P[1]):
-Выбрать курсором третью строчку кода

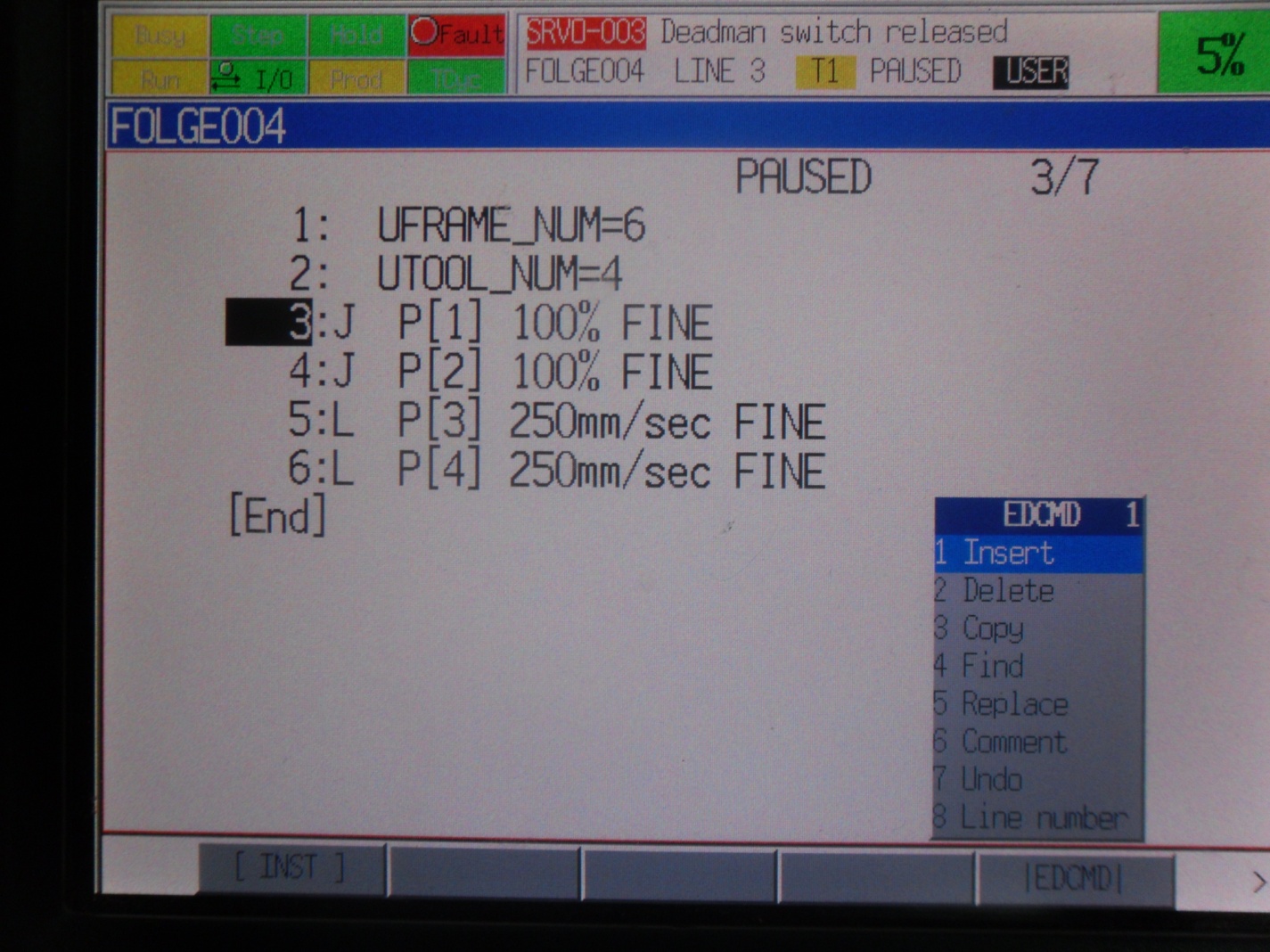

-С помощью клавиши NEXT на пульте найти в функциональном меню пункт ECMD и выбрать его нажав F5.

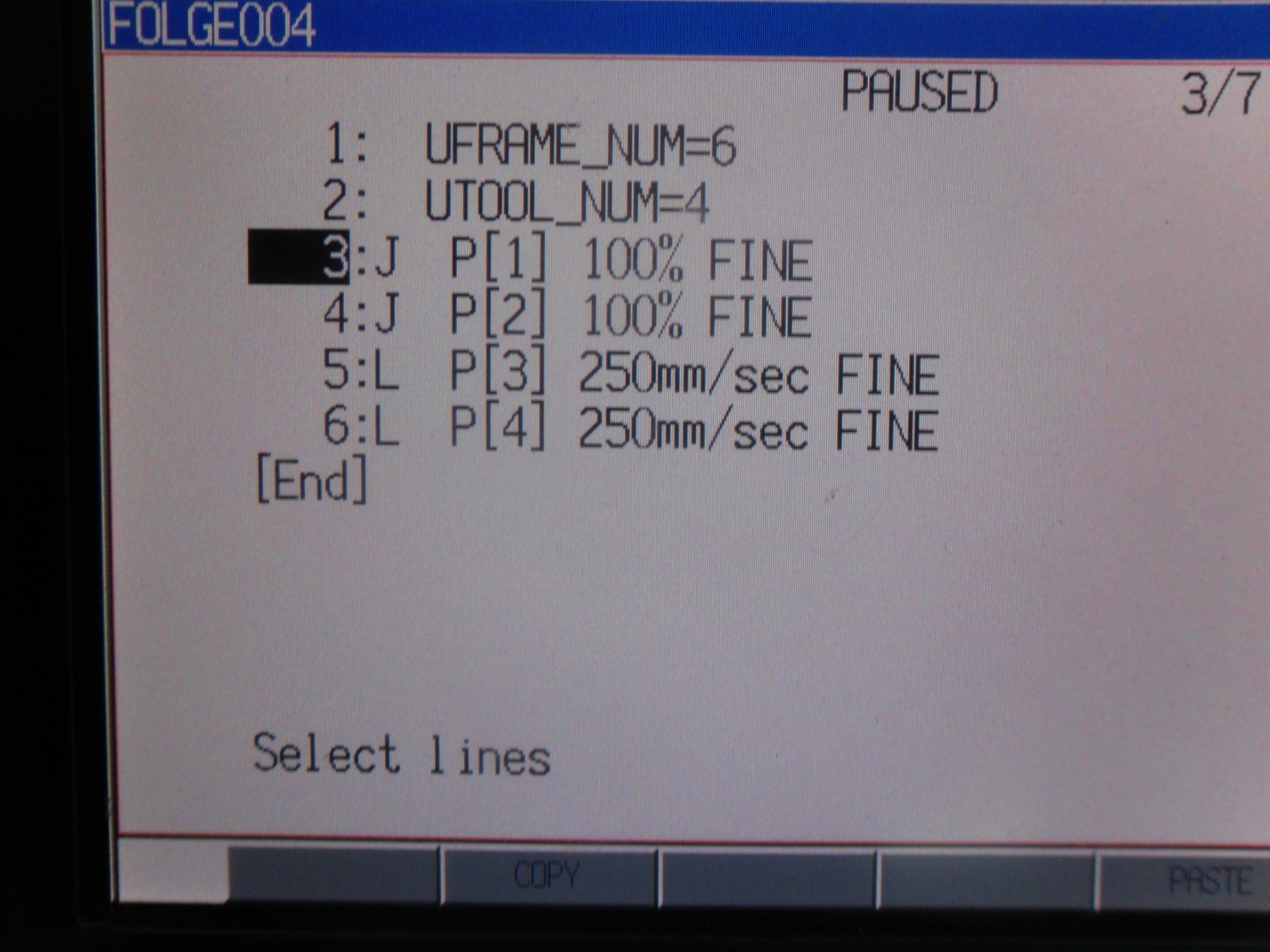

-Выбрать пункт COPY и нажать ENTER. В результате откроется меню (рис.)

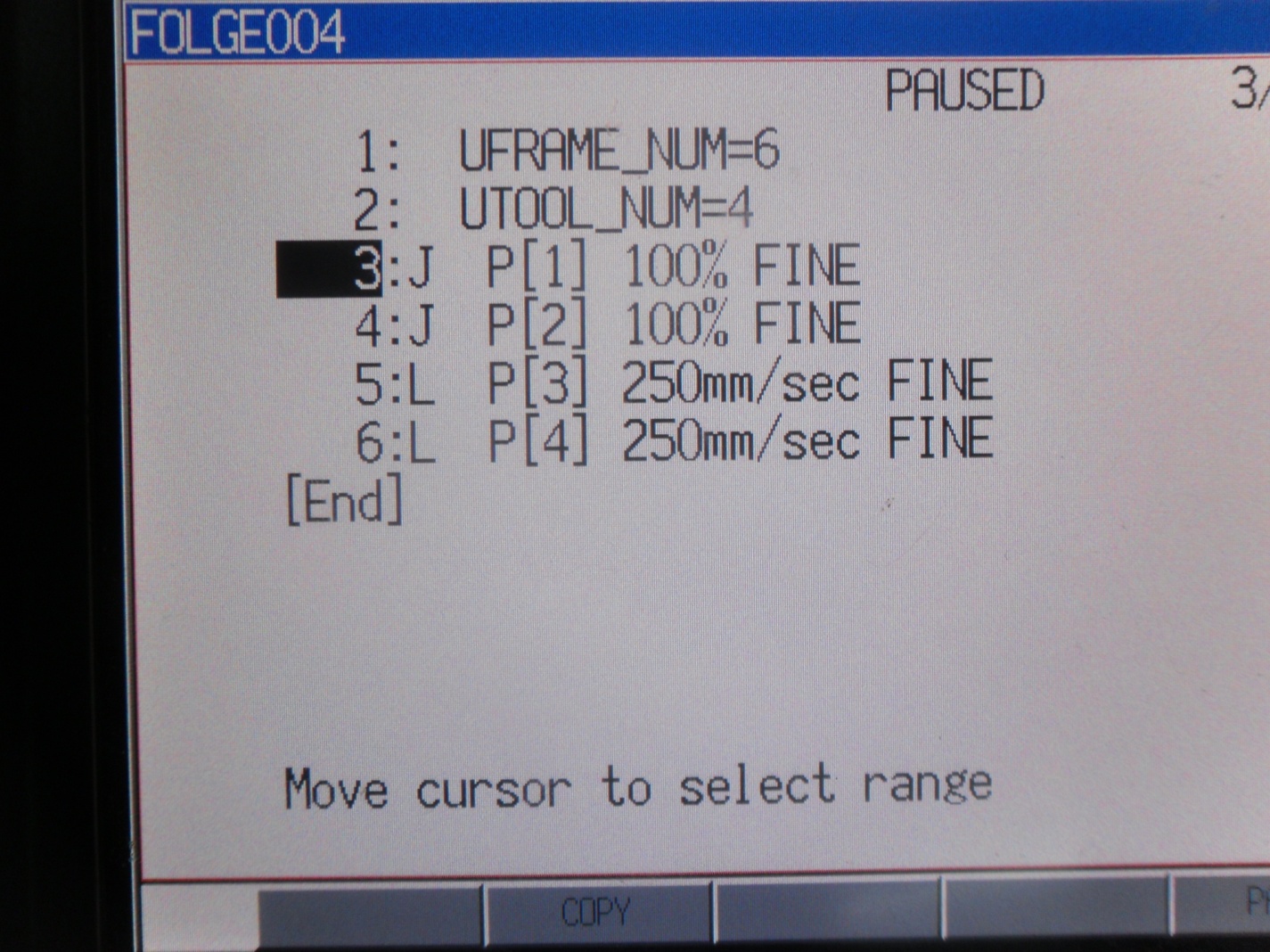

-Нажать F2(Copy) и выбрать необходимое для копирования количество строк с помощью клавиш вверх или вниз на пульте
-Так как нам необходимо копировать лишь одну строку нажимаем снова F2(Copy)

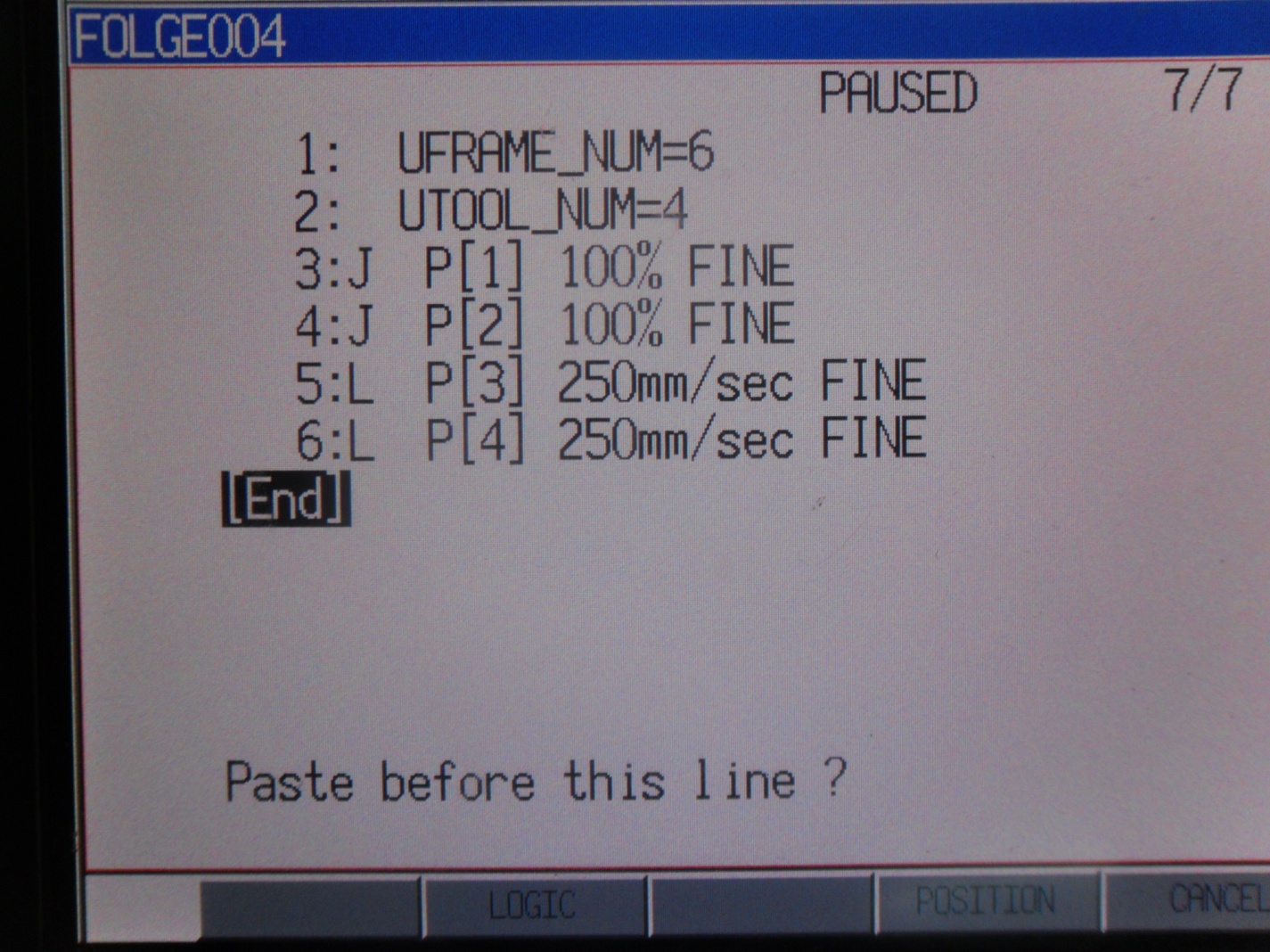

-Перемещаем курсор в конец программы (на позицию [End]) и нажимаем F5(Paste)
-Нажать F4(Position), так как мы копируем инструкцию, содержащую координаты точки.

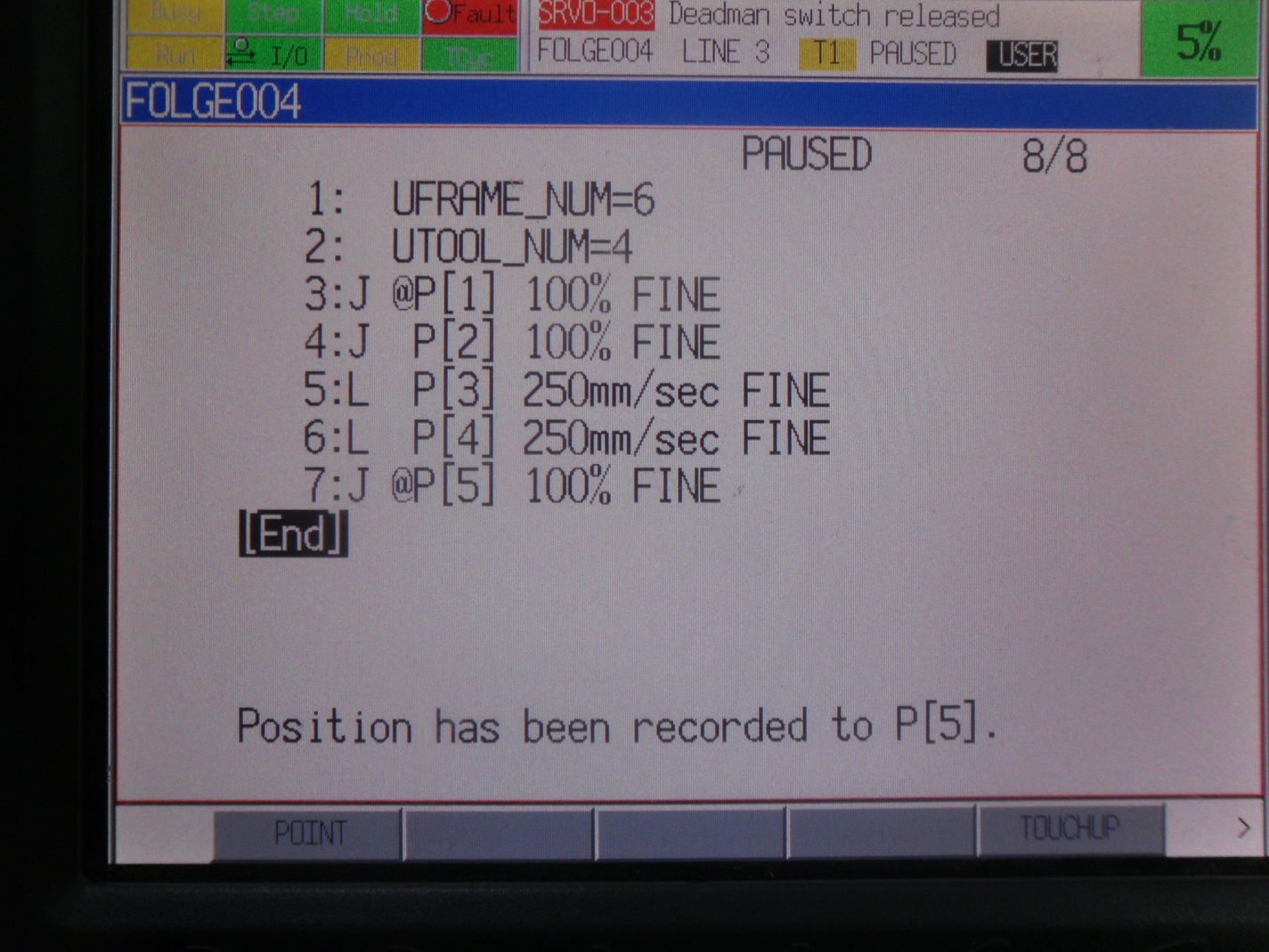

После вставки новой строки, точка P[2] поменяет свой индекс на 5, при этом ее координаты будут точно совпадать с координатами точки P[2], что видно на рисунке …
