Регистры сдвига

Регистры сдвига выполняют операцию сдвига – с приходом каждого тактового импульса происходит перезапись содержимого триггера каждого разряда в соседний без изменения порядка следования «1» и «0» .

Сдвиговые регистры делятся на:

− со сдвигом информации вправо – в сторону младших разрядов;

− со сдвигом в сторону старших разрядов;

− реверсивные – со сдвигом влево или вправо.

На схемах под символом RG ставятся стрелки

Регистры сдвига строятся на RS, JK, D, DV – триггерах, на одно- и двухступенчатых, одно- и многотактные. Может быть последовательный и параллельный ввод и последовательный и параллельный вывод.

3.4.2.4 Регистры сдвига на одноступенчатых триггерах.

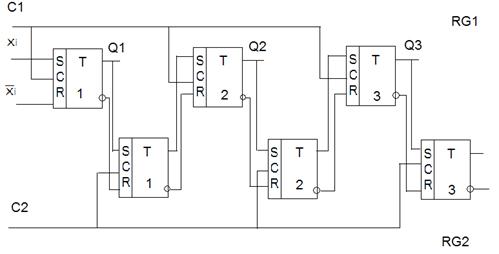

На одноступенчатых триггерах регистры строятся по двухтактной схеме (см. рисунок 3.57). Каждый разряд состоит из двух триггеров - основного и вспомогательного.

Рисунок 3.57

Основные триггеры образуют основной регистр RG1, вспомогательные триггеры – RG2.

Информация сдвигается за 2 такта: по сигналу С₂ содержимое основного регистра RG1 переписывается во вспомогательный RG2, а по сигналу С₁ переписывается снова в RG1, при этом информация сдвигается на 1 разряд вправо. Для сдвига на m-разрядов требуется m таких импульсов С₂ и С₁ . Две последовательности С₂ и С₁ можно заменить одной С₂ , соединив С₂ с шиной С₁ через инвертор.

3.2.3.1 Регистры сдвига на двухступенчатых триггерах.

При использовании двухступенчатых триггеров схема регистра сдвига упрощается (см. рисунок 3.58).

Рисунок 3.58

В двухступенчатых триггерах первая ступень управляется сигналом С, а 2-ая инверсным сигналом С. Выходы одних триггеров соединяются со входами других, сдвиг осуществляется каждым синхроимпульсом, поэтому называется регистром с однотактным сдвигом.

Регистр сдвига числа влево представлен на рисунке 3.59, реверсивный на – рисунке 3.60, условное обозначение – на рисунке 3.61.

Рисунок 3.59

Рисунок 3.60
