Полувычитатель

❒ Эксперимент 1: Вычитание двух одноразрядных двоичных чисел

Самой простой схемой вычитания является полувычитатель. Он может вычитать двоичное число (вычитаемое S) из другого двоичного числа (уменьшаемое M).

Ход работы:

· Заполните таблицу 6.2.4.1, учитывая правила вычитания. СокращенияDи E стоят для разности или временных выходов.

· Укажите необходимые для схемы уравнения функции.

· С помощью Digital Trainingssystem могут быть составлены два различных полувычитателя. Дополните схемы, представленные на рисунках 6.2.4.1 и 6.2.4.2.

D = .....................................................................

E = ...................................................................

Таблица 6.2.4.1

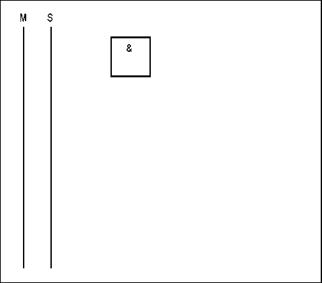

Рисунок 6.2.4.1 Схема 1

Вопрос 1:Полувычитатели можно использовать только с определенными ограничениями. Обоснуйте это.

Ответ: ...............................................................

.............................................................

.............................................................

.............................................................

.............................................................

.............................................................

.............................................................

.............................................................

Рисунок 6.2.4.2 Схема 2

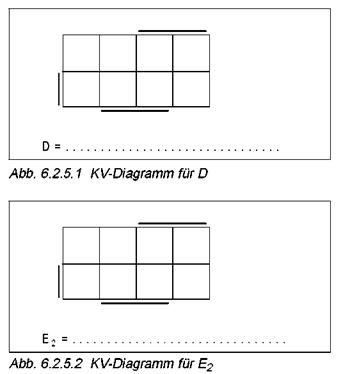

Рисунок 6.2.5.5 KV-диаграмма для E2 Рисунок 6.2.5.1 KV-диаграмма для D Рисунок 6.2.5.2 KV-диаграмма для E2 Рисунок 6.2.5.1 KV-диаграмма для D’
