❒ Эксперимент 1: Одноразрядный полный сумматор
Одноразрядный полный сумматор должен быть собран из элементов И, ИЛИ и НЕ.
Ход работы:
· Заполните таблицу 6.2.2.1.
· Составьте с помощью KV-диаграммы (рисунки 6.2.2.1 и 6.2.2.2) минимизированное уравнение для суммы Σ и переноса CO.
· Дополните схему, представленную на рисунке 6.2.2.3 и проверьте ее с помощью Digital Trainingssystem.
| Рисунок 6.2.2.3 Схема одноразрядного полного сумматора
| | | Рисунок 6.2.2.2 KV-диаграмма для суммы CO
| | | Рисунок 6.2.2.1 KV-диаграмма для суммы Σ
| |
|
❒ Эксперимент 2: 2-битный полный сумматор
2-битный полный сумматор должен быть создан из дискретно созданных полусумматоров.
Ход работы:
· Заполните таблицу 6.2.2.2.
· Дополните схему, представленную на рисунке 6.2.2.4.
· Проверьте 2-битный полный сумматор с помощью Digital Trainingssystem.
· Для проверки занесите в схему соединений данные для сложения двоичных чисел P = 01 и Q = 11.
Таблица 6.2.2.2

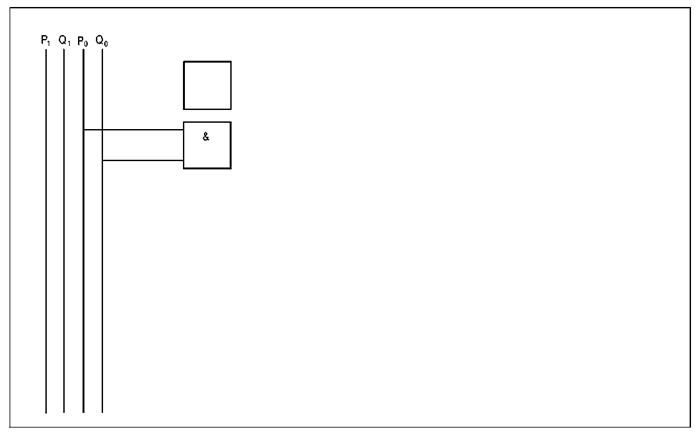

Рисунок 6.2.2.4 Схема 2-битного полного сумматора
