Проанализируйте RS-триггер, изображенный на рисунке 3.2.1.1.
Ход работы:
· Соберите схему в соответствии с рисунком 3.2.1.1.
· Расположите по порядку величины, указанные в таблице 3.2.1.1, на входах S и R в схеме и дополните недостающие выходные параметры для Q1 и Q2.
· В таблице 3.2.1.1
Таблица 3.2.1.1 Таблица значений
поясните свойства опрокидывающей схемы, используя понятия «Установить», «Сбросить», «Сохранить», «Не определено»(сохраненное исходное состояние является случайным, если S и R одновременно переходят от высокого уровня напряжения (H) на низкий уровень напряжения (L)) и «Нерегулярно»(у Q1 и Q2 нет противоположенных уровней)
Символ

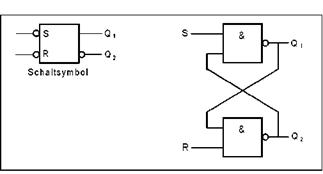

Рисунок 3.2.1.1 Схема
S
R
Q1
Q2
Пояснение
Сохранить
Установить
Сохранить
1 → 0
1 → 0
❒Эксперимент 2: Упрощенная форма
На практике вместо подробной таблицы значений чаще используется упрощенная форма.
К моменту времени tnзначения подводятся к входам бинарного накопителя. Момент времени tn+1 следует за моментом tn. С помощью qnописывается состояние опрокидывающей схемы в момент времени tn.
Триггер в момент времени tn может находиться в установленном или в неустановленном состоянии. Дополнительное к qn в момент времени tn состояние опрокидывающей схемы является состоянием .
Триггер в момент времени tn может находиться в установленном или в неустановленном состоянии. Дополнительное к qn в момент времени tn состояние опрокидывающей схемы является состоянием .
