Асинхронный триггер

В условных обозначениях входы, в соответствии с их функциями, обозначаются с помощью Setили S(установка) соответственно Resetили R(сброс). С помощью инвертирования сигнала на выходе Q₂ представлены дополнительные выходные уровни.

На рисунке 3.1.2.1 показано условное обозначение триггера с раздельными входами с неинвертированными входами.

· Состояние логической «1» на S переключает опрокидывающую схему на Q₁ = 1 (установка).

· Состояние логической «2» на R переключает опрокидывающую схему на Q₂ = 1 (сброс).

· Состояния логического «0» в данном случае не имеют управляемого действия.

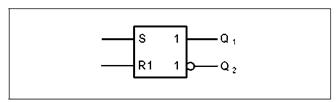

Рисунок 3.1.2.1 Условное обозначение триггера с раздельными входами

Триггеры с раздельными входами, которые управляются с помощью состояний логического «0», имеют особые входы, обозначенные цепью логических операций (рисунок 3.1.2.2).

· Состояние логического «0» на S переключает опрокидывающую схему на Q₁ = 1 (установка).

· Состояние логического «0» на R переключает опрокидывающую схему на Q₂ (сброс).

· Состояние логической «1» в данном случае не имеют управляемого действия.

Как правило, триггеры имеют установленное исходное положение. После подачи питающего напряжения триггер находится в так называемом режиме покоя, где Q₁ = 0и Q₂ = 1.

Опрокидывающие схемы, которые после включения питающего напряжения принимают рабочее положение Q₁ = 1и Q₂ =,представлены на рисунке 3.1.2.3.

· Триггер установлен после включения.

Если при падении напряжения триггер не теряет сохраненную информацию, то в условном обозначении схемы присутствует NV(англ.: non volatile, нулевое напряжение) (рисунок 3.1.2.4).

· После включения питающего напряжения триггер имеет логическое состояние, которое он имел при выключении.

Значительным недостатком триггера с раздельными входами является его нерегулярное состояние при высоком уровне напряжения на S и R. На многих триггерах данная комбинация состояний запрещена, так как образуются одинаковые выходные уровни Q₁ = Q₂ = 0. Вместо этого, с помощью дополнительных изменений схемы (глава 3.2.4, эксперимент 1 и 2, станица 34) триггер может быть доминирующе (привилегированно) установлен или сброшен (рисунки 3.1.2.5 и 3.1.2.6).

· Доминирующий S-вход: при S = R = 1 триггер устанавливается.

· Доминирующий R-вход: при S = R = 1 триггер сбрасывается.

Рассмотренные триггеры обозначаются как асинхронные триггеры, так как они работают без тактового сигналаи могут быть в любое время установлены с помощью входных сигналов.

Рисунок 3.1.2.2 RS-nтриггер с инвертирующими входами

Рисунок 3.1.2.4 NV- триггер с раздельными входами

Рисунок 3.1.2. Триггер с раздельными входами с доминирующим S-входом

Рисунок 3.1.2.6 Триггер с раздельными входами с доминирующим R-входом
