Поскольку выходное напряжение ЦАПа пропорционально и величине Uопорное, и входному коду, значит оно пропорционально их произведению.Поэтому ЦАП производит умножение кода и опорного напряжения.
Умножающие ЦАП можно использовать как усилитель с коэффициентом усиления управляемым с помощью кода.
Промышленностью ЦАП выпускаются в виде интегральных микросхемы и содержат в своем составе резистивную матрицу R-2R, электронные ключи и резистор обратной связи Rос. Для подключения токосуммирующего операционного усилителя имеются специальные выводы. Схема десятиразрядного ЦАП, построенного на базе ИМС К572ПА1, показана на рис. 17.8. ЦАП типа К572ПА1 может управляться кодом, полученным с выходов дискретных интегральных схем типов КМОП и ТТЛ. В последнем случае выходные уровни, соответствующие сигналам уровня логической “1”, должны быть повышены путем соединения выходов ТТЛ инверторов с источником питания 5 В через резисторы сопротивлением 2 - 10 кОм. Непосредственное согласование входных управляющих уровней ЦАП с параметрами сигналов ТТЛ- схем можно достичь путем уменьшения напряжения питания ЦАП до 5 В. Однако при этом возрастает погрешность ЦАП. Основные параметры наиболее широко используемых ЦАП приведены в табл. 5.1. В табл. 17.2 использованы следующие обозначения: n- число разрядов управляющего кода; tуст - время установления выходного напряжения; Iвых - максимальный выходной ток; dлн - нелинейность преобразования ЦАП; Uп - напряжение питания; Uоп - опорное напряжение.

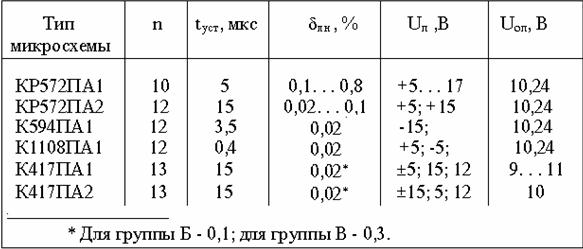

Таблица 17.2
