ПЗУ с электрическим стиранием

Они позволяют производить как запись, так и стирание (или перезапись) информации с помощью электрических сигналов. Для построения таких ППЗУ применяются структуры с лавинной инжекцией заряда, аналогичные тем, на которых строятся ППЗУ с УФ стиранием, но с дополнительными управляющими затворами, размещаемыми над плавающими затворами. Подача напряжения на управляющий затвор приводит к рассасыванию заряда за счет туннелирования носителей сквозь изолирующий слой и стиранию информации. По этой технологии изготовляют микросхемы К573РР2.

Достоинства ППЗУ с электрическим стиранием: высокая скорость перезаписи информации и значительное допустимое число циклов перезаписи — не менее 10000.

ОЗУ

15.2.1 Статические ОЗУ

Рассматриваемые типы запоминающих устройств (ЗУ) применяются в компьютерах для хранения информации, которая изменя­ется в процессе вычислений, производимых в соответствии с программой, и называются оператив­ными (ОЗУ). Информация, записанная в них, раз­рушается при отключении питания.

Главной частью ЗУ является накопитель, состоящий из триггеров

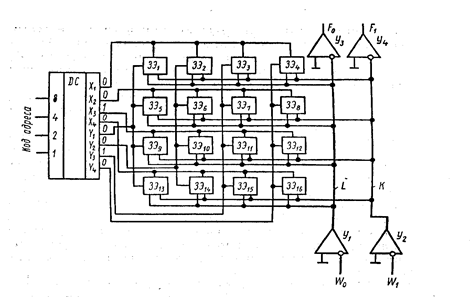

Рисунок 4.6 – Матрица ЗУ

Накопитель двухкоордииатпого ЗУ состоит из нескольких матриц (Рисунок 4.6), количество которых определяется числом разрядов записываемого слова. Запоминаю­щие элементы(ЗЭ) одной матрицы расположены на пересечении адресных шин Х строк и Y столбцов, имеют одну общую для всех элементов разрядную шину. В ЗЭ одной матрицы записываются одноимен­ные разряды всех слов, а каждое слово — в идентично расположенные запоминающие элементы ЗЭ_i, всех матриц, составляющие ячейку памяти. Таким обра­зом, в двухкоординатное четырехматричное ЗУ, матрицы которого содержат по 16 запоминающих элемен­тов (рис. 4), можно записать 16 четырехразрядных слов.
