Примером такой ПЗУ является К155РЕ3 .ЕЕ структура 32´8 (32 слова по 8 битов каждое).

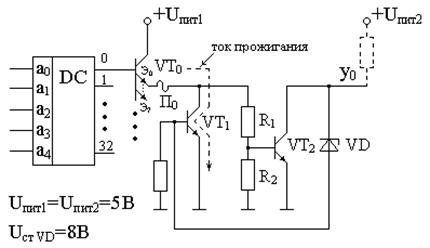

Рисунок 4.3 –ПЗУ К155РЕ3
Если перемычка П0 – цела, то при выборе транзистора VT0 (по адресу 00000 открывается “0” выход дешифратора), тогда ток этого транзистора создает через делитель R1R2 на базе VT2 некоторый потенциал, VT2 открывается, и на выходе y0 появится “0”. VT1 в это время закрыт, т.к. потенциал его базы равен 0. Чтобы на выходе у0 получить “1” необходимо перемычку П0 сжечь. Для этого Uпит2 повышают до уровня 10-11 В; открывается стабилитрон VD, на базе VT1 появляется положительный потенциал, транзистор VT1 открывается и его ток сжигает перемычку. Теперь на базе VT2 не будет положительного потенциала, VT2 – закрыт, следовательно у0 = 1.
Длительность прожигающего импульса выбирается в интервале 5¸20мс.
