ПЗУ представляет собой чисто комбинационную схему, имеющую n адресных входов и m выходов.
Рисунок 4.1 – Схемное обозначение ПЗУ
ПЗУ организуются по двухъярусной структуре:
2) C помощью схем “или” собираются все нужные конъюнкции.

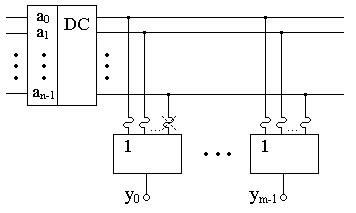

Рисунок 4.2 – Структура ПЗУ
Работа схемы: если все плавкие перемычки целы, то при выборе любого адреса на входы всех дизъюнкторов будет поступать хотя бы по одной единице, поэтому y0 = y1=···= ym-1=1.
Для занесения в схему какой-либо информации некоторые перемычки пережигаются (ПЗУ с прожиганием), тогда на некоторых дизъюнкторах на все входы поступают “0” и на выход подается “0”.
