Цифровая АТС М-200 имеет модульное построение, территориально распределенную коммутацию, децентрализованное программное управление и возможности централизации технического обслуживания. Модульная архитектура АТС М-200 позволяет распределять оборудование системы по всей территории города или сельского административного района, образуя наложенную цифровую сеть или цифровой "остров".
программное обеспечение маршрутизации системных сообщений на базе транспортно-сетевого протокола GCSP позволяет принимать принципиально новые решения в области телекоммуникаций при строительстве сетей электросвязи и корпоративных сетей связи, основываясь на принципе plug & play – самотестирование, самоанализ, самовосстановление. Основными характеристиками сети GCSP являются:
· Пакетная форма передачи служебной информации от различных источников, составляющих сеть по общим цифровым линиям связи;
· Универсальность сети относительно типов передаваемой информации;
· Динамическое перераспределение сетевых ресурсов в зависимости от трафика и заданных приоритетов обслуживания;
· Поддержка широковещательных системных сообщений;
· Выполнение общесетевого конфигурирования и мониторинга сообщений.
Все цифровые коммутаторы М-200 построены на единой интеллектуальной платформе, что обеспечивает единство технологий и севиса, а также преемственность программного обеспечения. Спектр возможностей коммутаторов охватывает практически все интерфейсы традиционной телефонии (PRI EDSS1, ОКС №7, 1ВСК, 2ВСК, «импульсный челнок», «импульсный пакет», одно- и двухчастотные сигнализации, АДАСЭ).
Узел цифровой коммутации М-200 выполняют следующие функции:
ü Обеспечивают полнодоступную коммутацию любого цифрового канала с любым (нагрузка до одного Эрл).
ü Обеспечивают конвертирование (преобразование) протоколов сигнализаций индивидуально цифровых каналов в любом из цифровых потоков.
ü Выполняют анализ транслируемых (передаваемых) цифр с автоматическим выбором (формированием) направлений исходящей связи.
ü Обеспечивают маршрутизацию системных сообщений.
ü Формируют полный учет и регистрацию транзитных соединений.
ü Предоставляют наглядный мониторинг прохождения системной информации в сигнальных каналах цифровых потоков.
Технические характеристики
Управление
Коммутация
Микропроцессорный комплект
Тактовая частота
Сопроцессор
Емкость ОЗУ
Флэш-память
Коммутатор ИКМ-потоков
Коммутация
Количество точек cоединений
Электропитание
Энергопотебление
Буфер тарификации
Интерфейс с ПК
Размеры (ШхГхВ)
Программное
Цифровая
Intel 80C386
12 х 66 МГц
ADSP2185KP
12288 кБайт
6144 кБайт
Siemens PEB2047
Полнодоступная
1984 (х3)
От источника 48…60В постоянного тока
360 Вт
до 2040000 записей
RS 232
430х240х265мм*
Параметры цифровых соединительных линий
· Цифровой поток Е1 (G.703)
· Скорость передачи: 2048 +/- 50 х 10 –6кбит/сек.
· Линейный код: HDB3/AMI.
· Тип линии между оборудованием подключения трактов ИКМ и оборудованием цифровых систем - симметричная линия.
Поддерживаемые протоколы сигнализации
· ОКС №7 (до 16-ти направлений (16 OPC))
· PRI EDSS1
· QSIG
· V5.2
· 2ВСК – декадный набор
· 2ВСК - «импульсный челнок» (R1.5)
· 2ВСК - «импульсный пакет»
· 1ВСК
Принцип построения
Структурно, коммутатор МР-64 состоит из двух базовых блоков – внутренней коммутации и внешних интерфейсов.
Блок внутренней коммутации выполняет задачи по коммутации каналов внутри МЦК и обеспечивает интерфейс для связи в ПК – управление, биллинг и т.д.
Блок внешних интерфейсов обеспечивает подключение до 64 внешних потоков Е1.
Связь между блоками внутренней коммутации и внешних интерфейсов осуществляется по 128-ми мегабитному тракту (64хЕ1), что обеспечивает полнодоступную, неблокируемую коммутацию.
Блок ВК состоит из 4-х независимых ТЭЗов – А, В, C, D. Каждый имеет независимое питание, свой центральный процессор, свое коммутационное поле.
Блок ВИ состоит 8-ми независимых ТЭЗов (1,2,3,4,5,6,7,8), каждый из которых обеспечивает подключение до 8-ми внешних потоков Е1. Работоспособность любого ТЭЗа не зависит от состояния соседних ТЭЗов или блоков.

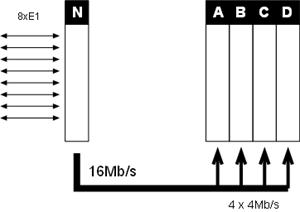

Связь между ТЭЗами внутри блока ВИ осуществляются через блок ВК по трактам 16 Mb/s (8хЕ1) – по 4 Mb/s (2хЕ1) на каждую из составляющих блок ВК частей.
Внутренняя коммутация внутри одного ТЭЗа осуществляется независимо от состояния блока ВК.
1. Характеристики надёжности АТС М-200
Надежность АТС "М-200" обеспечивается:
· конструктивной и схемной надежностью отдельныхэлементов и системы в целом;
· программным обеспечением диагностирования, выявляющим и локализующим возникающие повреждения в 95 % всех случаев с точностью до одного ТЭЗа;
· дублированием и резервированиемосновных, критически важных узлов системы, с автоматическим восстановлением работоспособной их конфигурации при отказах.
Наработка на отказ любого из основных устройств АТС превышает 3000 часов. Поскольку каждый модуль АТС автономен, то вероятность отказа многомодульной станции или выносного модуля еще ниже. Таким образом, полный отказ станции реально возможен лишь вследствие внешних воздействий: пропадания электропитания, существенного нарушения условий эксплуатации или стихийных бедствий.
Для отдельных вызовов не исключены отказы или неправильное обслуживание из-за неисправности оборудования или сбоев программного обеспечения. В среднем при этом обеспечиваются следующие характеристики надежности:
· вероятность отказа в установлении или разъединении соединения менее 2х10-5;
· вероятность случайного нарушения уже установленного соединения не выше 10-5;
· вероятность ошибочного выбора маршрута соединения до 2х10-5;
В целом для АТС "М-200" среднее число повреждений станционных устройств за год в пересчете на один канал не превышает 0,006. Длительность ликвидации (замены изделия) повреждения без учета времени прибытия персонала не превышает 10 минут.
