ОБЩАЯ СТРУКТУРА СИСТЕМЫ

Центральная часть системы ДТС-3100 состоит из трех главных частей, ASS (подсистема доступа к коммутации),INS (подсистема сети взаимосвязи) CCS (подсистема центрального контроля).

ASS размещает аналоговых абонентов, аналоговые и цифровые СЛ. Также содержит временную коммутацию и различные сигнальные устройства. INS настраивает и освобождает речевой тракт между несколькими ASS. Она со­держит пространственную коммутацию и оборудование синхронизации сети, подключенное к национальной сети синхронизации. CCS содержит функции по надзору и техобслуживанию системы и по накоплению статистических данных.

В одной центральной части системы ДТС-3100 может быть установлено до 63 ASS. Типичные характеристики системы пока­заны в Таблице 1.

Таблица 1. Характеристики системы

ЛОГИЧЕСКАЯ СТРУКТУРА

Логической структурой центральной части системы ДТС-3100 являются подсисте­мы INS и CSS.

Подсистемы ASS

ASS определяет вызов от абонента или СЛ, создает и освобождает связь между абонентом и ASS. Также посылает и принимает различные сигналы. ASS состоит из следующих подсистем :

- LSS (местная коммутационная подсистема) содержит временную коммутацию. Имеет функцию обмена временных ячеек и интерфейсов звена дан­ных в пространственную коммутацию.

- SSS (подсистема сигнализации и услуг) содержит сигнальное устройство. Посылает и принимает сигналы DTMF, R2MFC, ССТ (тон проверки непрерывности) в и из временной коммутации.

- ASMS (подсистема эксплуатации доступа к коммутации) обслуживает

телефонные устройства в ASS. Проводит проверку и диагностику теле­фонных устройств (линия, СЛ, временная коммутация, сигнальные устройства и т.д.) и обрабатывает неполадки.

- LTAS (подсистема доступа к линии и СЛ) обеспечивает функции надзора,

контроля и тестирования для аналоговых абонентов, абонентов ISDN, аналоговых и цифровых СЛ.

- SMHS (подсистема обработки сигнального сообщения) обрабатывает сигнализирующее сообщение для функций 2 и 3 уровней Части Передачи Сообщений системы сигнализации МККТТ №7.

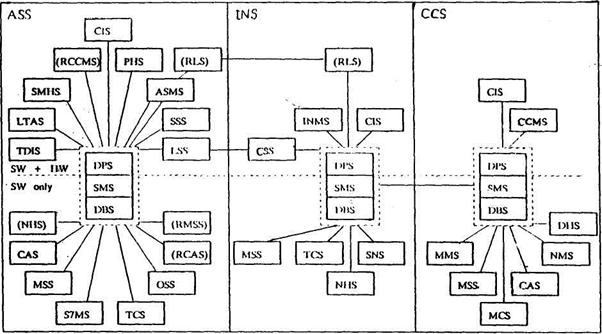

Логическая структура системы ДТС-3100

- CAS (подсистема учета и оплаты) образует информацию об оплате в зависимости от времени разговора и расстояния. Информация поступает к абоненту или записывается на магнитную ленту или диск.

- MSS (подсистема; измерения и статистики) собирает данные, связанные с трафиком вызова и работой системы, для периодического управления сетью или управления по необходимости.

- S7MS (подсистема управления сигнального метода No7) выполняет управление сигнальной сетью для функции 3 уровня Части Передачи Сообщений системы сигнализации МККТТ No 7. Также проводит тести­рование и эксплуатацию Части Передачи Сообщений.

- TCS (подсистема контроля трафика) контролирует функцию общей обработки вызовов от образования связи после приема телефонного номе­ра до освобождения.

- OSS (подсистема услуг по выбору) предлагает такие услуги на выбор как ожидание вызова, перевод вызова, многосторонний вызов, сокра­щенный набор номера и т.д.

Подсистемы INS

INS анализирует Цифры, полученные от ASS. Образует и освобождает речевой тракт между несколькими ASS путем управления пространственной коммутацией. В данной подсистеме также имеется функция синхронизации сети. INS состоит из следующих подсистем :

- CIS (подсистема взаимодействия контроля) контролирует передачу сообщений между распределенными процессорами.

- INMS (подсистема эксплуатации сети взаимосвязи) поддерживает интеграцию коммутационной сети. Определяет помехи в коммутационной сети, изолирует их, производит реконфигурацию сети и устраняет помехи.

- CSS (центральная коммутационная подсистема) содержит пространственную коммутацию и выполняет функцию подключения пространственной коммутации и функцию синхронизации сети.

- NHS (подсистема числовой обработки) анализирует полученные цифры и выполняет функцию маршрутизации для улучшения работы сети в соот­ветствии с Подсистемой управления сетью в CCS.

- SNS (подсистема коммутационной сети) образует и освобождает канал вызова или освободить речевой тракт из SLP и TLP и затем контро­лирует устройство коммутационного комплекса (SWCD). Вдобавок, он обрабатывает запрос на трехсторонний вызов или конференц-вызов и подключение автоответчика.

2.2.3 Подсистемы CCS

CSS содержит функции надзора и эксплуатации системы и принятия ста­тистической информации. Собирает информацию об оплате и осуществляет связь между оператором и системой. CCS состоит из следующих подсистем:

- CCMS (подсистема эксплуатации центрального контроля) работает с неполадками портов ввода/вывода (диск, магнитная лента, CRT, TTY, принтер). Изменяет статус системы по требованию оператора.

- MMS (подсистема человек-машина) образует связь между системой и оператором путем обеспечения формата ввода / вывода, процедуры диалога и т.д.

- MCS (подсистема контроля эксплуатации) осуществляет надзор за устройствами и диагностику неполадки, выявленной в системе, и вы­дает оперативное сообщение для оператора.

- DHS (подсистема обработки данных) работает с дисковым файлом и позволяет оператору находить или изменять данные на дисковом файле.

- NMS (подсистема управления сетью) содержит функцию автоматического/

ручного управления трафиком для повышения проводимости вызовов системы в случае перегрузки трафика или возникновения неполадки в системе.

Общие подсистемы

Следующие подсистемы содержатся в ASS, INS и CCS.

- DPS (подсистема распределенного процессора) содержит аппаратное обеспечение процессора.

- SMS (подсистема эксплуатации системы) запускает или загружает/перезагружает систему. Осуществляет надзор за статусом процессоров, устраняет неполадки в устройствах и изменяет конфигурацию в случае возникновения неполадки.

- DBS (подсистема базы данных) работает с базой данных. Содержит резервную базу данных и функцию восстановления данных.

Подсистемы RASM

RASM имеет все функции ASS и выполняет автономную функцию в случае несработки звена данных по направлению к центральной части. Следующие подсистемы включены в RASM и выполняют те же функции как и в ASS в автономном режиме.

- RCAS (выносная подсистема оплаты и учета)

- RCCMS (выносная подсистема эксплуатации центрального контроля)

- RLS (выносная подсистема звена)

- RMSS (выносная подсистема измерений и статистики)
