Кольцевые соединители

Кольцевые структуры находят применение в целом ряде областей связи. Прежде всего это кольцевые системы передачи с временным группообразованием, которые по существу имеют конфигурацию последовательно соединенных однонаправленных линий, образую­щих замкнутую цепь или кольцо (рис. 2.21). При этом в каждом узле сети реализуются две основные функции:

1) каждый узел работает как регенератор, чтобы восстановить входящий цифровой сиг­нал и передать его заново;

в узлах сети опознается структура цикла временного группообразования и осуществ­ляется связь по кольцу посредством

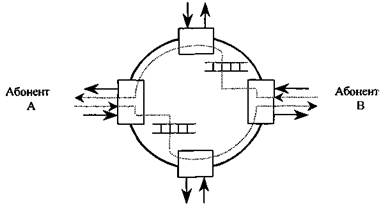

Рис. 2.21. Структура кольцевой системы передачи

2) удаления и ввода цифрового сигнала в определенных канальных интервалах, приписанных к каждому узлу.

Возможность перераспределения канальных интервалов между произвольными парами узлов в кольцевой системе с временным группообразованием означает, что кольцо является распределенной системой передачи и коммутации. Идея одновременности передачи и ком­мутации в кольцевых структурах была распространена на цифровые коммутационные поля.

В такой схеме с помощью единственного канала между любыми двумя узлами может быть установлено дуплексное соединение. В этом смысле кольцевая схема выполняет про­странственно-временное преобразование координат сигнала и может быть рассмотрена как один из вариантов построения S/T-ступени.

На рис. 2.22 показана простейшая реализация ступени пространственно-временной коммутации. Кольцевую структуру для передачи информации образуют передающая Т_х и приемная R_x шины вместе с устройством задержки. Передача и прием кодовых слов осуще­ствляются с помощью ключей, включаемых сигналами si, s2, .... sN стробирующего генера­тора. Последний управляется микропроцессором, который рассчитывает необходимые вре­менные канальные интервалы для каждого соединения. Информация автоматически «вра­щается» внутри кольца. Для осуществления коммутации в такой схеме необходимо лишь задержать цифровой сигнал на время, равное половине длительности цикла.

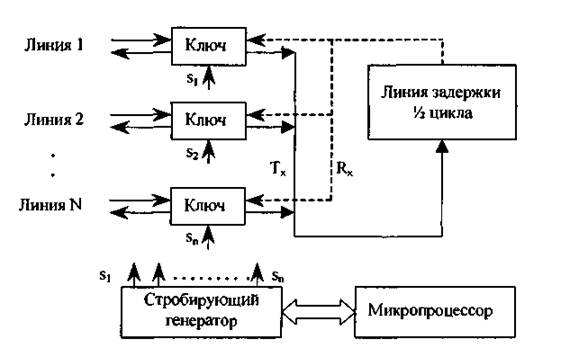

Рис. 2.22. Кольцевая S/T-ступень с задержкой на полпериода

Например, информация (кодовое слово) из линии 3 должна быть передана в линию 10 и наоборот. Микропроцессор определил свободный 5-й канальный интервал и занял его для линии 3. В целях осуществления коммутации для линии 10 должен быть занят 21-й (5+1/2 цикла = 5 +32/2 = 21) канальный интервал в цикле. Пройдя по кольцу, кодовое слово из ли­нии 3 будет передано в линию 10 включением соответствующего ключа. Теперь необходи­мо передать кодовое слово из линии 10 в линию 3. Для этой цели после считывания линией 10 (или одновременно со считыванием) кодового слова из 21-го канального интервала туда же будет записано кодовое слово, предназначенное для линии 3. Задержка в кольце приве­дет к тому, что эта информация попадет в 5-й (21+16 = 37 = 32 + 5 = 5) канальный интервал следующего цикла. Таким образом, для коммутации линий 3 к 10 требуются 5-й и 27-й ка­нальные интервалы циклов.

Отметим, что такое построение S/T-ступени характеризуется жесткой зависимостью между выбираемыми для передачи информации канальными интервалами в цикле.

Отсутствием такой жесткой зависимости отличается S/T-ступень, упрощенная схема ко­торой показана на рис. 2.23.

Рис. 2.23. Кольцевая S/T-ступень

MUX - мультиплексор, DMUX - демультиплексор, s - стробирующие импульсы

Использование Т-ступеней в коммутационных модулях, цен­трализованное управление Т-ступенями и ключами позволяет записывать и считывать ин­формацию в любом временном канальном интервале цикла.

Кольцевые S/T-ступени рассмотренного типа обладают двумя существенными не­достатками:

1) в случае разрыва кольца вся система коммутации выходит из строя, поэтому необхо­димо дублировать кольцо;

2)увеличение скорости передачи информации по кольцу прямо пропорционально числу временных канальных интервалов коммутационного модуля и в кольце (очевидно, что ин­формация, передаваемая по кольцу, должна делать оборот за 125 мкс, поэтому увеличение числа канальных интервалов в цикле приведет к росту скорости передачи). При Т-ступени 512 канальных интервалов и использовании мультиплексоров на 16 входящих ИКМ линий емкость станции на таком кольце составит около 2000 абонентов.

Примером реализации S/T-ступени на основе кольцевой схемы может служить цифро­вой коммутационный элемент (ЦКЭ), используемый при построении цифровых КП станций ITT 1240 и Alcatel 1000 S12. Например, ЦКЭ станции ITT 1240 представляет собой кольце­вую 39-линейную параллельную шину с 16 коммутационными портами (рис. 2.24).

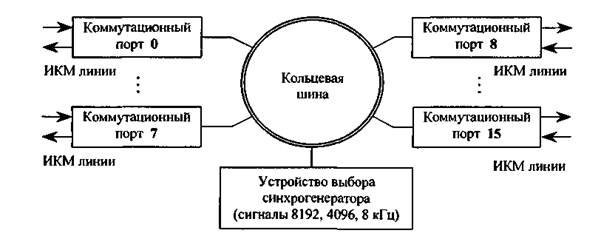

Рис. 2.24. Структурная схема ЦКЭ

В каждый коммутационный порт включаются входящая и исходящая ИКМ линии, т.е. порт образует тракт двусторонней передачи ИКМ сигналов. Формат ИКМ линии содержит 32 канальных интервала с кодовым словом 16 бит и скоростью передачи 4096 Кбит/с.

Отметим характерные особенности ЦКЭ:

1) управляющая информация передается совместно с речевым сигналом (поэтому кодо­вое слово внутри ступени состоит из 16 бит: 8 бит речевого сигнала + 8 бит управления);

2) шина ЦКЭ синхронизирована по частоте, но не по фазе, что исключает ограничение на длину линии ИКМ. Однако на входе ЦКЭ синхронизация осуществляется по частоте и по фазе. Каждый ЦКЭ выбирает одну из двух стандартных частот синхрогенераторов А или В и генерирует местные тактовые импульсы для работы внутренней шины и исходящих ИКМ линий;

3) отсутствует общий механизм или процессор для управления ЦКЭ. ЦКЭ управляется коммутационными портами, работающими совместно по кольцевой шине с временным раз­делением каналов. Порты устанавливают соединение независимо друг от друга, подобно тому, как выполняется соединение в декадно-шаговых АТС и получают управляющее слово от управляющего устройства оконечного модуля (ОМ) (на рисунке не показан). Во входы ОМ включаются терминалы, на выходе - ИКМ-30 с 16-битовым словом. При этом ОМ функцию коммутации не осуществляет.

В заключение отметим, что ступени пространственно-временной коммутации всех ти­пов могут использоваться как цифровое коммутационное поле АТС небольшой емкости (до 5-8 тыс. абонентов) или как одна из ступеней многозвенных цифровых коммутационных полей.
