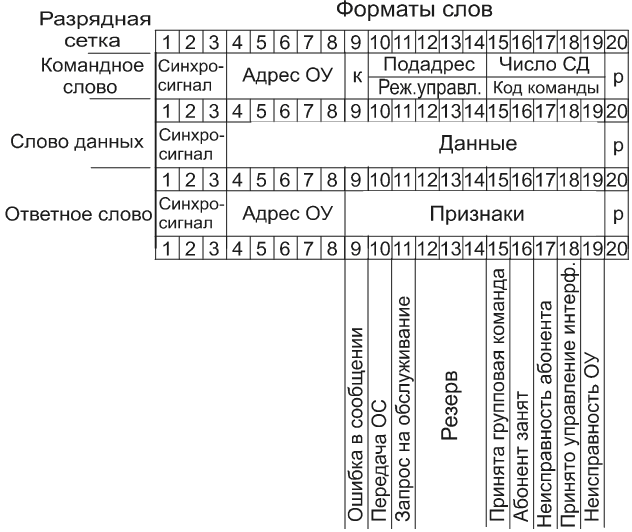

ГОСТ26765.52-87 Форматы передаваемых слов, типы сообщений

1. Командное слово (КС) должно содержать: синхросигнал; поле «Адрес ОУ»; разряд «Приём-передача» (К); поле «Подадрес/Режим управление»; поле «Число СД/Код команды»; разряд контроля по чётности (Р).

1.1 Поле «Адрес ОУ» (4–8 разряды), определяет устройство, которому предназначено командное слово (адреса 00000–11110). Команда с адресом 11111 определяет обращение ко всем устройствам, подключенным к интерфейсу.

1.2 Разряд «Приём-передача» (9-й) указывает оконечному устройству действие, которое требуется выполнить (0 – приём, 1 – передача данных).

1.3 Поле «Подадрес/Режим управления» (10–14 разряды) должно содержать код подадреса устройства (00000–11110) или код признака режима управления (00000–11111), как показано ниже. Допускается использовать 10-й разряд в качестве признака «Передача КС» (командное слово – «1»). Признаком режима управления в этом случае должен использоваться код 11111.

1.4 Поле «Число СД/Код команды» (15–19 разряды) должно содержать код числа передаваемых или принимаемых слов данных устройством, или код команды (табл. 6.1). В одном сообщении может быть передано или принято не более 32 слов данных.

1.5. Разряд контроля по чётности (20-й) должен принимать такое значение, чтобы сумма значений всех 17 информационных разрядов слова была бы нечётной.

2. Слово данных (СД) должно содержать: синхросигнал; поле данных; разряд контроля по чётности (Р).

Поле данных (4–19 разряды) должно содержать передаваемые данные.

Разряд контроля по чётности (20-й) должен использоваться как
в п. 1.5.

3. Ответное слово (ОС) должно содержать: синхросигнал; поле «Адрес ОУ»; поле признаков; разряд контроля по четности.

Поле «Адрес ОУ» (4–8 разряды) должно содержать код собственного адреса устройства по п. 1.2.

Поле признаков ответного слова (9–19 разряды) должно включать следующие признаки: ошибка в сообщении; передача ОС; запрос на обслуживание; принята групповая команда; абонент занят; неисправность абонента; принять управление интерфейсом; неисправность ОУ.
