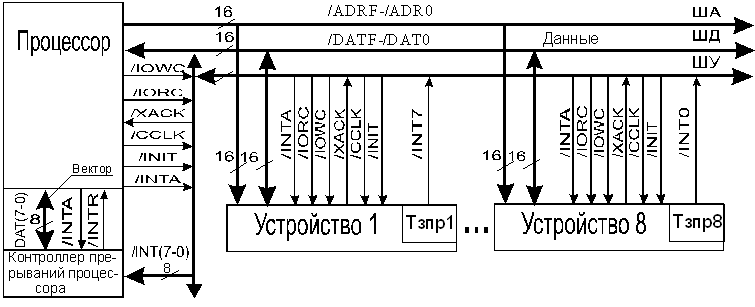

При прерывании процессора с неинтерфейсным адресом вектора прерывания запросы на прерывание /INT7 - /INT0 формируются устройствами либо элементами, входящими в процессор (рис. 4.16). Устройства, которым необходимо прервать работу процессора, устанавливают свои триггеры запроса прерываний Тзпр1 – Тзпр8. Сформированные ими сигналы /INT7 – /INT0 поступают по шине управления в контроллер прерываний процессора. Контроллер прерывает работу процессора и, в соответствии с приоритетом поступивших сигналов, передаёт необходимый адрес вектора прерывания в процессор по его локальным шинам. По адресу вектора прерывания процессор переходит на подпрограмму обслуживания прерывания. По завершению обслуживания устройства процессор возвращается к выполнению прерванной программы.
Сигнал /INTA в данной операции используется для управления контроллером прерываний, а также может использоваться в схемах устройств.
