Представление усилительных каскадов в виде проходных линейных четырехполюсников обладает одним очень важным для анализа схем свойством. А именно, зная систему уравнений, описывающую четырехполюсник, и все входящие в нее независимые параметры (их может быть не более четырех), мы всегда можем поставить ей в соответствие некоторую идеализированную электрическую цепь, содержащую не более четырех элементов, параметры которых выражаются через указанные независимые коэффициенты. Условное графическое изображение этой цепи называется эквивалентной схемой или схемой замещения четырехполюсника.
-дифференциальная комплексная входная проводимость в режиме короткого замыкания по току на выходе
-дифференциальная комплексная проводимость обратной передачи (обратной связи) в режиме короткого замыкания по переменному току на входе
- дифференциальная комплексная проводимость прямой передачи режиме короткого замыкания по переменному току на выходе
- дифференциальная комплексная выходная проводимость в режиме короткого замыкания по току на входе
Рис.4.3. Формальная комплексная схема замещения транзистора четырехполюсника в системе Y-параметров и физический смысл дифференциальных Y-параметров транзистора
Для любого четырехполюсника можно построить несколько эквивалентных схем, имеющих различную топологию и отличающихся как типами используемых элементов, так и значениями их параметров. Выбор той или иной эквивалентной схемы определяется удобством ее применения в рамках решаемой задачи. Широкое распространение на практике приобрели Т- и П-образные схемы замещения, получившие название канонических схем замещения, а также формальные эквивалентные схемы, строящиеся непосредственно исходя из системы уравнений, выбранной для описания четырехполюсника.
-дифференциальное комплексное входное сопротивление в режиме холостого хода по переменному току на выходе
- дифференциальное комплексное сопротивление обратной передачи (обратной связи) в режиме холостого хода по току на входе
- дифференциальное комплексное сопротивление прямой передачи в режиме холостого хода по току на выходе
- дифференциальное комплексное выходное сопротивление в режиме холостого хода по переменному току на входе
Рис. 4.4. Формальная эквивалентная схема замещения транзистора четырехполюсника в системе Z- параметров и физический смысл дифференциальных Z-параметров транзистора
При анализе усилительных схем на транзисторах мен гут использоваться схемы замещения, приводимые на рис. 4.3,... 4.9.
Следует иметь в виду, что обобщенным комплексный схемам замещения проходных четырехполюсников не всегда можно поставить в соответствие идеализированные электрические цепи, состоящие из элементов с положительными вещественными параметрами. Несмотря на это, применение таких эквивалентных схем может значительно облегчить анализ процессов в реальных электрических це пях.
-дифференциальное комплексное входное сопротивление в режиме холостого хода по переменному току на выходе
-коэффициент обратной передачи по напряжению в режиме холостого хода по переменному току на входе
- коэффициент передачи тока в режиме короткого замыкания по переменному току на выходе
-дифференциальная комплексная входная проводимость в режиме холостого хода по переменному току на входе
Рис. 4.5. Формальная эквивалентная схема замещения транзистора четырехполюсника в системе H- параметров и физический смысл дифференциальных H-параметров транзистора
- дифференциальное комплексная входная проводимость в режиме холостого хода по переменному току на выходе
-коэффициент обратной передачи по току в режиме короткого замыкания по переменному току на выходе
- коэффициент передачи по напряжению в режиме холостого хода по переменному току на выходе
- дифференциальная комплексное выходное сопротивление в режиме короткого замыкания по переменному току на входе

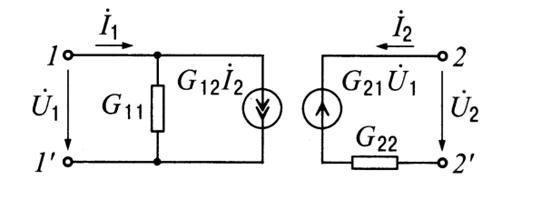

Рис. 4.6. Формальная эквивалентная схема замещения транзистора четырехполюсника в системе G- параметров и физический смысл дифференциальных G-параметров транзистора
Рис. 4.7. Т-образная эквивалентная схема транзистора четырехполюсника с источником напряжения
Рис. 4.8. Т-образная эквивалентная схема транзистора четырехполюсника с источником тока
Рис. 4.9. П-образная эквивалентная схема транзистора четырехполюсника с источником тока
