Это устройство, у которого входное напряжение пропорционально логарифму выходного. Для выполнения этой операции транзистор VT включается вместоR1:

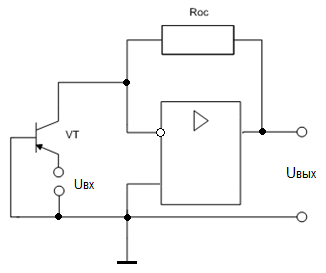

Рисунок 2.35 Схема антилогарифмического усилителя
При идеальном операционном усилителе (ОУ):
Полярность входного напряжения для этой схемы должна быть положительной. Если же отрицательное, транзистор нужно взять типа p-n-p.Входное сопротивление логарифмического усилителя равно сопротивлению открытогоp-n-перехода => очень мало.
