Для размещения компонентов и ручной трассировки печатных плат в САППП используется графический редактор PCAD PCB, окно которого приведено на рис. 10.4.

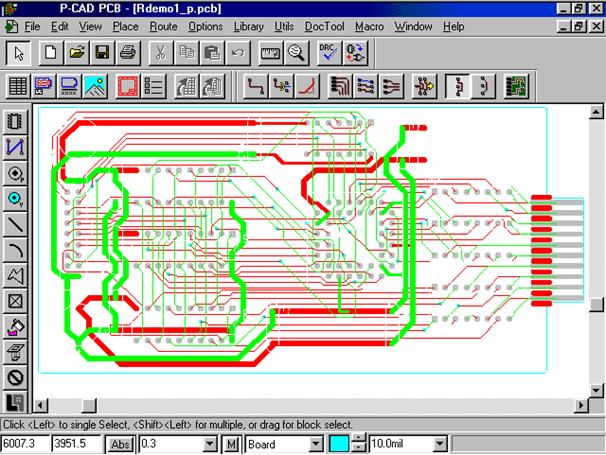

Рис. 10.4. Окно редактора PCAD PCB с загруженной печатной платой
Порядок разработки печатной платы следующий:
1. Настройка конфигурации в меню Options/Configure.
2. Нанесение контура печатной платы (ПП) на слое Board по команде Place/Line, Place/Arc.
3. Упаковка схемы на ПП по команде Utils/Load Netlist, в окне которого выбирают Check for Copper Shaning. Вручную размещают компоненты на плате таким образом, чтобы было как можно меньше пересечений.
