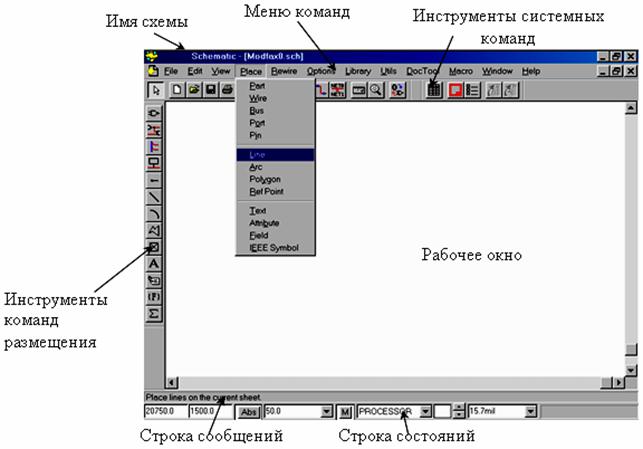

На рис. 10.2 приведено окно графического редактора PCAD Schematic.
Рис. 10.2. Окно графического редактора схем PCAD Schematic
Рис. 10.3. Строка состояний графического редактора PCAD Schematic
Порядок разработки принципиальных электрических схем (ПЭС) в PCAD Schematic следующий:
1. Настройка конфигурации редактора в меню Options/Configure.
2. Загрузка (открытие) библиотек по команде Library/Setup.
3. Размещение компонентов по команде Place/Part.
4. Размещение электрических цепей командой Place/Wire.
5. Размещение шин по команде Place/Bus:
- по команде Place/Wire размещают цепи между компонентами и шиной;
- по команде Place/Port задаются имена цепей входящих и выходящих из шины.
6. Добавление атрибутов цепей и компонентов, например, Value, Type и др.
7. Проверка созданной схемы по команде Utils/ERC.
8. Сохранение проекта:
File/Save As - сохранение проекта электрической схемы под указанным именем с расширением .SCH;
Utils/Generate Netlist- в открытом окне выбирается ASCII файл с расширением .NET (файл списка соединений).
