Светосила вариообъективов. Системы оптической стабилизации

Отличительной особенностью вариообъектива является то, что его относительное отверстие обратно пропорционально фокусному расстоянию. Иными словами, в длиннофокусном режиме сквозь объектив проходит значительно меньше света, чем в широкоугольном.

Таким образом, при телесъемке пользователь вынужден использовать большую выдержку. Высококачественные вариообъективы обладают минимальной разницей между диафрагменными числами широкоугольного и длиннофокусного режимов. Однако чем больше кратность, тем сложнее выполнить данное условие. Кроме того, при больших фокусных расстояниях наблюдается неприятный эффект.

При колебании объектива относительно его продольной оси световой поток, отраженный от объекта съемки, смещается от оптической оси, в результате кадр получается «смазанным». Чтобы избежать этого, применяется правило, согласно которому соотношение фокусного расстояния и выдержки, не вызывающей

«смазанности», обратно пропорционально. То есть при фокусном расстоянии 200-мм выдержка не должна быть больше 1/200.

Обойти это правило можно использованием штатива, что не всегда возможно, либо применением систем оптической стабилизации. Одной из наиболее удачных конструкций является Image Stabilizer, разработанная фирмой Canon.

a).

b).

c).

a).

b).

c).

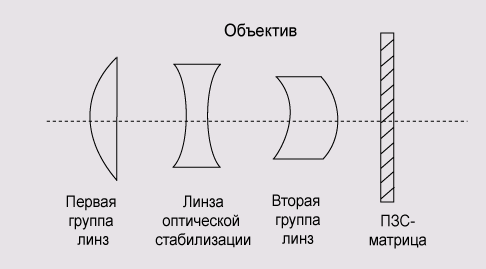

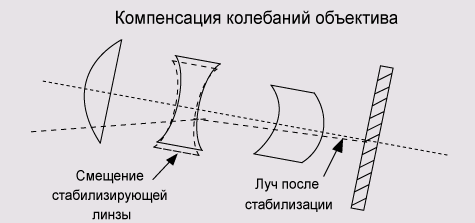

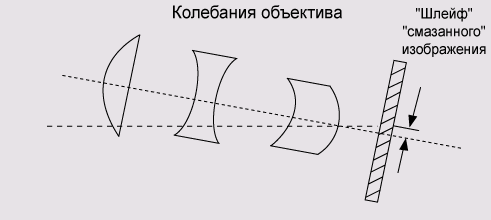

Рис. 2.4. Система оптической стабилизации

Конструкция данного устройства достаточно сложная, чтобы описывать ее детально, основной принцип состоит в использовании линзы, перемещающейся перпендикулярно оптической оси.

Стабилизация осуществляется как в вертикальной, так и горизонтальной плоскости. Система гироскопических сенсоров определяет как направление, так и скорость смещения. Для перемещения корректирующей линзы используется соленоид, поскольку такие приводы отличаются малыми габаритами и весом, быстрой реакцией и скромным энергопотреблением. Определение текущей позиции линзы осуществляется инфракрасными датчиками, вся работа управляется высокопроизводительным микропроцессором.

При использовании системы Image Stabilizer выдержку можно увеличивать примерно в 4 раза относительно «правила обратной пропорциональности». Например, выдержка в 1/50 может успешно применяться при фокусном расстоянии 200 мм.
