Экспозиция. Диафрагма и выдержка. Светочувствительность

Важнейшим оптическим определением является экспозиция.

ПРИМЕЧАНИЕ

Экспозиция — это физическая величина, служащая количественной мерой световой энергии, падающей на светочувствительный элемент.

В нашем случае светочувствительным элементом является ПЗС-матрица. От экспозиции, сообщенной матрице, во многом зависит качество снимка — недостаточная экспозиция (называемая фотографами недодержкой) приводит к плохой проработке деталей в тенях, избыточная экспозиция (передержка) — к плохой проработке светлых участков. Для управления экспозицией используются диафрагма и выдержка, для расширения их диапазона применяют материалы с более высокой светочувствительностью.

ПРИМЕЧАНИЕ

Диафрагма — это устройство, посредством которого ограничивается поперечное сечение световых пучков, проходящих через объектив, для уменьшения освещенности ПЗС-матрицы. Представляет собой светонепроницаемую преграду с центральным отверстием изменяемого диаметра.

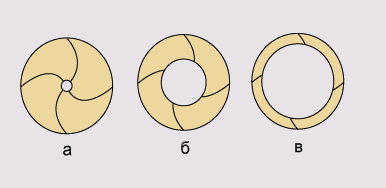

Рис. 2.3. Диафрагма: а — f/22, б — f/8, в — f/2

Наиболее распространена ирисовая диафрагма, у которой световое отверстие образуется несколькими дугообразными лепестками (ламелями), соединенными с подвижным кольцом-коронкой. При повороте кольца лепестки сходятся (или расходятся), плавно уменьшая (или увеличивая) отверстие диафрагмы. Величина действующего отверстия диафрагмы изменяется в зависимости от условий съемки (освещенности фотографируемого объекта и чувствительности ПЗС-матрицы), а также выдержки (о ней будет рассказано далее). От величины отверстия диафрагмы зависит диапазон резко изображаемого пространства — чем меньше отверстие, тем больше глубина резкости, и наоборот.

Количественно диафрагма может быть описана относительным отверстием объектива, равным отношению диаметра входного зрачка объектива к его фокусному расстоянию. Квадрат этого числа определяет светосилу объектива. Для обозначения диафрагмы тем не менее используется так называемое диафрагменное число — величина, обратная относительному отверстию. Ряд численных значений диафрагменного числа выбирается так, что он образует геометрическую прогрессию со знаменателем, равным корню квадратному из двух (например, 1; 1,4; 2; 2,8; 4; 5,6 и т. д.). При данной яркости объекта съемки освещенность его оптического изображения на ПЗС-матрице обратно пропорциональна квадрату диафрагменного числа, то есть чем меньше число, тем больше света попадает на матрицу. Если минимальное значение диафрагменного числа 2,8 и ниже, то объектив считается светосильным.
