При решении данной задачи необходимо руководствоваться следующим. При поступлении на вход С счетчика (рис. 23) положительного перепада (из "0" в " 1") выходной код наращивается на единицу. При поступлении на вход СЕ отрицательного перепада выходной код наращивается на единицу. Если на вход R подать "1", то выходной код станет равным нулю.
Рис. 23

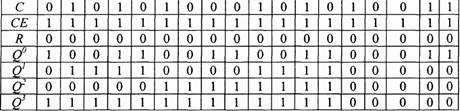

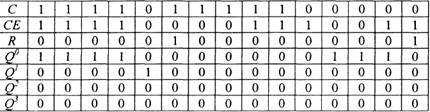

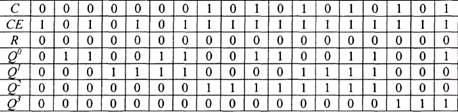

Решением задачи является таблица истинности (табл. 22).
