Решение задачи № 4

Пункт 1.

Первый случай, если цифра №3=0.

Шифратор (рис. 8) работает следующим образом. Если на один из входов подана " 1", то на выходе формируется двоичный код, со­ответствующий номеру входа. Сигнал F1 сигнализирует о том, что хотя бы на один вход подана "1".

Если "единицы" поданы сразу на два входа, то на выходе шиф­ратора формируется код младшего входа.

Результаты отражены в табл. 19.

Таблица 19

Второй случай, если цифра №3=1.

Дешифратор (рис.9) работает следующим образом. Если на входы DO, D1, D2 подан какой либо двоичный код, то на соответствующем выходе формируется "1", а на остальных выходах действуют "нули".

Вход Е является входом разрешения. Причем это инверсный вход. Если Е-0, то дешифратор работает, а если Е=1, то работа за­прещена, на всех выходах действуют "нули".

Результаты отражены в табл. 20.

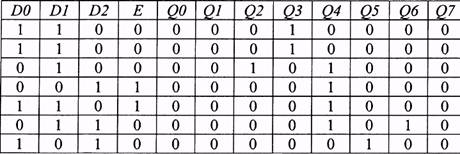

Таблица 20

Пункт 2. Дешифратор семисегментного кода. Дешифратор семисегментного кода (рис.10) работает следую­щим образом. На входы DO, D1, D2, D3 поступает двоичный код цифры, которую необходимо высветить на индикаторе. На выходах устанавливается код, который подается на семисегментный инди­катор, в результате на индикаторе высвечивается соответствующая цифра. Если входной код больше 9, то высвечиваются буквы в со­ответствии с шестнадцатеричной системой исчисления:

Например, если D0=0, D1=1, D2=1, D3=1, т.е. если код 1110, то высвечивается Е.

Результаты отражены в табл. 21.

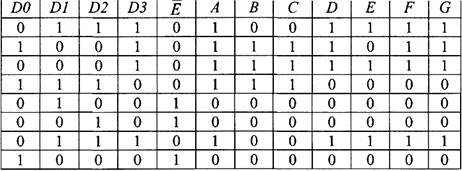

Таблица 21
