Задача 3. Мультиплексоры и демультиплексоры.


Дата добавления: 2014-11-27; просмотров: 1945; Нарушение авторских прав


Составить таблицу входных и выходных сигналов мультиплексо­ра (если №2=0) или

демультиплексора (если №2=1) в соответствии с номером варианта.

На рис.6 представлена схема мультиплексора. Принцип его ра­боты заключается в следующем. На адресные выходы А2, А1, АО подается двоичный код, который соответствует выбранному входу. А2 - старший разряд, АО - младший. На выходе мультиплексора Q устанавливается такой же сигнал, что и на выбранном входе.

Рис.6

Заполнить табл.8 конкретными логическими уровнями (0 или 1), а затем заполнить столбец Q. В каждой строке таблицы подчерк­нуть ту цифру из входных сигналов D, которая передаётся на выход



А2 A1 АО DO D1 D2 D3 D4 D5 D6 D7 Q
№9 №8 №7 №0 №1 №2 №3 №4 №5 №6 №7
№8 №7 №6 №1 №2 №3 №4 №5 №6 №7 №8
№7 №6 №5 №2 №3 №4 №5 №6 №7 №8 №9
№6 №5 №4 №3 №4 №5 №6 №7 №8 №9 №0
№5 №4 №3 №4 №5 №6 №7 №8 №9 №0 №1
№4 №3 №2 №5 №6 №7 №8 №9 №0 №1 №2
№3 №2 №1 №6 №7 №8 №9 №0 №1 №2 №3
№2 №1 №0 №7 №8 №9 №0 №1 №2 №3 №4

На рис.7 представлена схема демультиплексора.

Принцип его работы заключается в следующем. На адресные входы подается двоичный код, соответствующий номеру выбран­ного выхода на входе D. Остальные выходы находятся в третьем состоянии, которое обозначается HZ или просто Z.

Рис.7



Задание заключается в том, что необходимо заполнить табл. 9.



Таблица 9

АО A1 А2 D Q1 Q1 Q2 Q3 Q4 Q5 Q6 Q7
№0 №1 №2 №3
№1 №2 №3 №4
№2 №3 №4 №5
№3 №4 №5 №6
№4 №5 №6 №7
№5 №6 №7 №8
№6 №7 №8 №9
№7 №8 №9 №0

Задача 4.Шифраторы и дешифраторы.

  1. Составить таблицу входных и выходных сигналов шифратора или дешифратора в соответствии с номером варианта. Если №3=0, то задачу выполнять для схемы шифратора, если №3=1, то задачу выполнять для схемы дешифратора.



DO D1 D2 D3 D4 D5 D6 D7 F1 Q0 Qi
№0
№0
№1
№2 №3
№4 №5
№7
№8
№9



На рис.8 представлена схема шифратора. Принцип его работы заключается в следующем. На один из входов шифратора подается логическая единица, на выходах Q0, Q1, Q2 формируется двоичный код, соответствующий номеру входа, на который подана единица. Если единицу подать на два или более входов, режим работы шиф­ратора будет нестандартным. Должен быть задан принцип, по ко­торому

Рис.8

шифратор выбирает один из входов и генерирует код номера этого входа. Приведенный на рис.8 шифратор в случае подачи двух или более единиц генерирует код с наименьшим порядковым номером. Наличие сигнала F1 указывает на готовность сформированного ко­да, т.е. если хотя бы на один вход подана единица, на выходе F1 действует единица, если на все входы поданы нули, на выходе F1 действует ноль. Задание заключается в заполнении табл. 10. На рис. 9 представлена схема дешифратора.

Рис. 9

Принцип его работы заключается в следующем. На входы DO, D1, D2 подан некоторый двоичный код. На том выходе, но­мер которого соответствует входному коду, появляется логическая единица, на остальных выходах действуют логические нули.

Таблица 11

DO D1 D2 E Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7
№2 №1 №0
№3 №4 №5
№8 №7 №6
№9 №0 №1 №2
№3 №4 №5
№0 №1 №2
№3 №5 №1



Вход Е предназначен для разрешения дешифрации. Если на вход Ё подан ноль, то дешифрация разрешена, если подана едини­ца, то дешифрация запрещена, ни на одном выходе не появляется единица. Заполнить табл. 11 входных и выходных сигналов дешиф­ратора.

2. Заполнить табл. 12 входных и выходных сигналов дешифра­тора семисегментного кода в соответствии с вариантом.

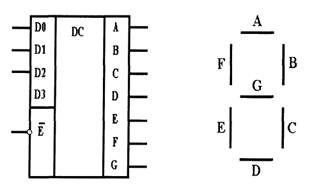

Рис. 10

На рис. 10 представлена схема дешифратора семисегментного кода. Принцип его работы заключается в следующем. На входы DO, D1, D2, D3 подается двоичный код. На выходах формируется код, предназначенный для отображения цифры, соответствующей вход­ному коду на семисегментном индикаторе.

Таблица 12

DO D1 D2 D3 E A В С D E F G
№0 №1 №2 №3
№4 №5 №6 №7
№8 №9 №0 №1
№2 №3 №4 №5
№6 №7 №8 №9
№9 №8 №7 №6
№5 №4 №3 №2
№1 №0 №9 №8 №7



является входом разрешения. Если на него подана единица, на всех выходах действуют нули. Следует помнить, что D0 - младший разряд, D3 - старший разряд входного кода.

Задача 5.Счетчики.

Заполнить таблицу входных и выходных сигналов микросхемы.

На рис. 11 представлена микросхема 564 ИЕ 10, представляю­щая собой два независимых 4-разрядных двоичных счетчика с па­раллельным выходом. Работа счетчика поясняется таблицей истин­ности (табл. 13).

Рис. 11





Таблица 13

с СЕ R Qn+1
J Qn+1
Z Qn+1
X Qn
X Qn
X X



В табл. 13 обозначены:

J переход из "0" в " 1";

Z переход из " 1" в "0";

х любое состояние,

Qn предыдущее состояние,

Qn = (Q3, Q2, Q1, Q0),

Qn+1 последующее состояние.

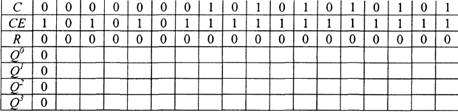

Задание заключается в том, что необходимо заполнить табл. 14, которая представляет собой временную диаграмму в табличном ви­де. Это означает, что на входы сначала подаются сигналы С, СЕ, R, обозначенные в первом столбце, затем подаются сигналы второго столбца и т.д.

Так как состояние счетчика зависит не только от входных сигналов в данный момент, но и от предыдущего состояния, то в первом столбце задано начальное состояние счетчика.

Таблица 14



Таблица 14

Продолжение табл. 14

Окончание табл. 14



Примеры выполнения задания
