ЗАДАНИЕ.

Измерить амплитуду, период и частоту для синусоидального, импульсного и пилообразного сигнала. Вычислить измеренное напряжение и сравнить с показаниями вольтметра.

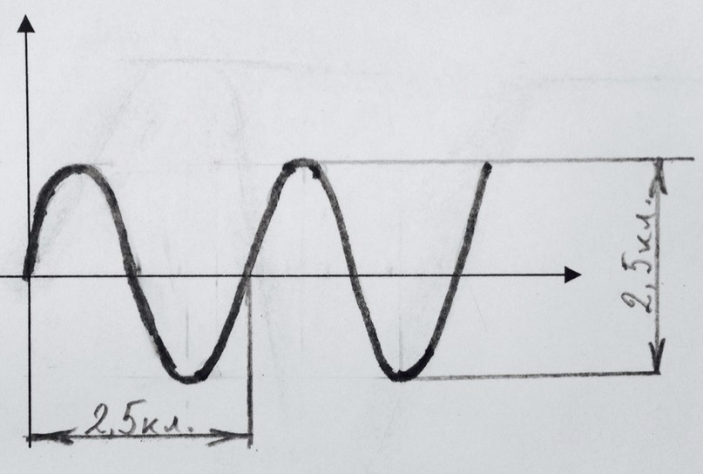

Синусоидальный сигнал

U_{вольтметра} = 2,5 В

А = 1,25* 5 В/см = 6,25 В

Т = 0,5*10^-3 с

f = = 2*10³

U_ср = 0,707*6,25 = 4,41 В

U_{ср.вычисл.} = 0,637 * 4,41 = 2,8 В

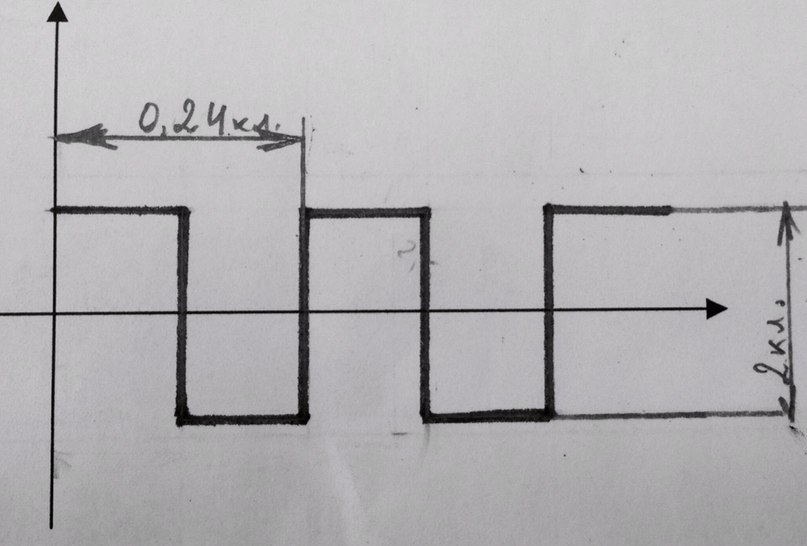

Импульсный сигнал

U_{вольтметра} = 2 В

А = 1,25 * 2,4 В/см = 3 В

Т =0,24*10^-3 с

f = = 4,16*10³

U_ср = U_m =3 В

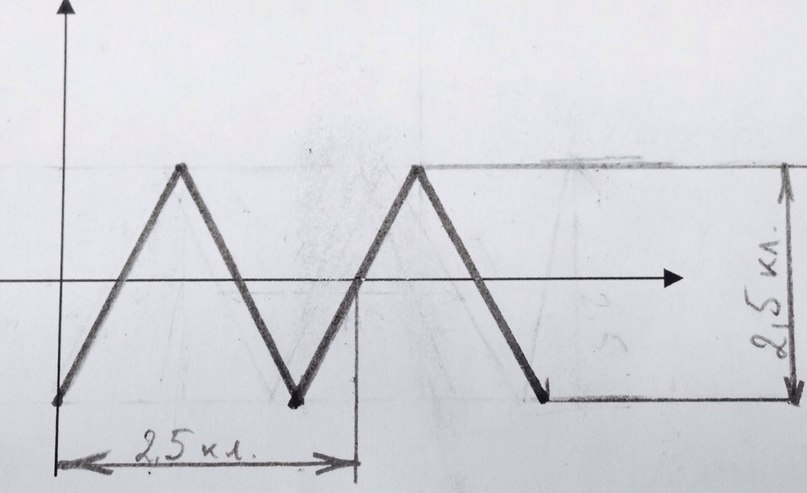

Пилообразный сигнал

U_{вольтметра} = 2,8 В

А = 1,25 * 5 В/см = 6,25 В

Т =0,25*10^-3 с

f = = 4*10³

U_ср = 0,577*6,25= 3,60 В

U_{ср.вычисл.} = 0,5*6,25= 3,12 В
