Лабораторная работа

Тема: Осциллограф. Фильтры первого порядка.

Кафедра «Электроники и электротехники»

Исполнили студенты группы В-9-2:

Губин Антон Александрович

Наене Анна Пауловна

Трофимова Олеся Александровна

Москвичев Вячеслав Вячеславович

Королев Алексей Андреевич

Проверил:

Гусев Анатолий Васильевич

Москва 2014 год

I. Аналоговый осциллограф-генератор

Электронно-лучевой осциллограф предназначен для визуального наблюдения формы сигнала и измерения его параметров.

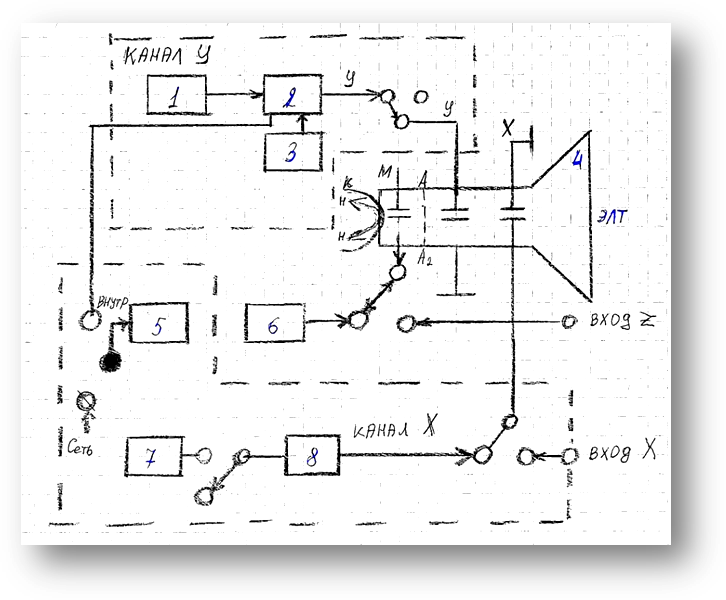

Электронно-лучевой осциллограф имеет три канала: X; Y; Z.

Канал Y:

На вход поступает исследуемое напряжение, которое либо ослабляется на делителе напряжений «АТ» (1), либо усиливается на усилителе «УС» (2) и поступает на пластины вертикального отклонения. С помощью калибра амплитуд «КА» (3) меняется коэффициент усиления. Усилитель преобразует исследуемый сигнал до величины достаточной для отклонения луча по вертикали на весь экран.

Канал Х:

Формирует линейно изменяющееся напряжение вызывающее отклонение луча по горизонтали. Генератор развертки «ГР» (7) формирует пилообразное напряжение, обеспечивающие постоянную скорость перемещения луча по горизонтали. Усилитель Х «УС Х» (8) обеспечивает достаточное напряжение пилы для отклонения луча на весь экран по горизонтали.

Блок синхронизации «БС» (5) обеспечивает принудительную генерацию напряжения развертки с частотой равной или кратной частоте исследуемого сигнала, для получения неподвижного изображения сигнала. Управление блоком синхронизации происходит либо от исследуемого сигнала, либо от внешнего сигнала (внешняя синхронизация).

Канал Z:

Осуществляет регулировку яркости, фокусировки и управление лучом.
