Программируемые запоминающие устройства (ПЗУ).

ПЗУ — память, информация в которой, будучи однажды записанной, изменению не подлежит. Например, программа загрузки в ОЗУ МП системы из внешней памяти.

Существуют 4 типа ПЗУ:

1. Простые ПЗУ — информация записана один раз и навсегда в процессе ее изготовления (ПЗУ с масочным программированием).

2. Программируемые ПЗУ (ППЗУ) — комбинация битов, вводимое в ППЗУ может быть задана пользователем. ППЗУ программируется в виде однократно выполненной операции, т.е. информация, записанная в ППЗУ, не может быть изменена.

3. Стираемое ППЗУ (СППЗУ) — пользователь может запрограммировать ПЗУ, работать с этим ПЗУ, затем стереть и записать новую информацию (СППЗУ с ультрафиолетовым стиранием).

4. Электронно-изменяющееся ПЗУ (ЭИПЗУ) — программирование и изменение содержимого ПЗУ осуществляется с помощью электронных средств. В отличие от СППЗУ для стирания информации не требуется специальных внешних устройств.

На рис. 9.8. приведено простое ПЗУ.

Для реализации ПЗУ достаточно использовать дешифратор, диоды, набор резисторов и шинные формирователи. Рассматриваемое ПЗУ содержит 4 8 разрядных слова, т.е. его общий объем составляет 32 бит. Количество столбцов определяет разрядность слова, а количество строк — количество 8 разрядных слов. Диоды устанавливаются в тех местах, где должны храниться биты, имеющие значение логического «0» (дешифратор подает 0 на выбранную строку). В настоящее время вместо диодов ставят МОП-транзисторы.

Рис. 9.8. Схема простого ПЗУ.

В таблице 9.1 приведено состояние простого ПЗУ, схема которого приведена на рисунке 9.8.

Таблица 9.1. Состояние простого ПЗУ.

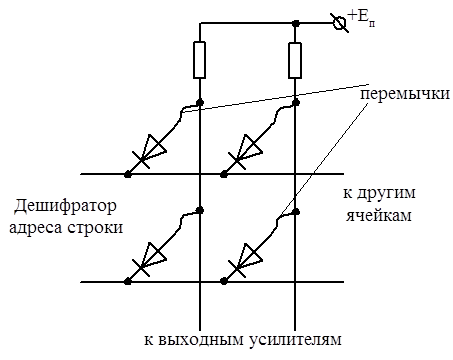

На рисунке 9.9 приведена схема ППЗУ, которое программируется пользователем и носит название ППЗУ с пережигаемыми перемычками. Оно изготавливается со всеми диодами и перемычками, т.е. в матрице все «0», а при программировании пережигаются те перемычки, в ячейках которых должны быть логические «1».

Рис. 9.9. Фрагмент схемы ППЗУ.
