По способу хранения информации ИМС ЗУ подразделяются на статические и динамические.
В статистических БИС ЗУ элементы памяти реализуются на триггерных схемах, что позволяет использовать потенциальное управление и дает возможность считывать информацию без разрушения.
В динамических БИС ЗУ используются для хранения запоминающие конденсаторы, что предполагает обязательное восстановление информации, т.е. регенерацию состояний элементов памяти. В современных БИС режим регенерации либо совмещен с режимом обращения к элементу памяти, либо БИС имеет встроенную систему регенерации.
Отечественная промышленность выпускает ряд серий ИМС статических БИС ОЗУ: 132, 134, 541, 537, 565РУ2

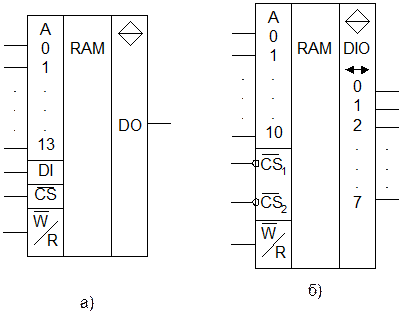

В качестве примера приведено УГО БИС ОЗУ КР132РУ6А (n-МОП) и КР541РУ3 (И2Л) емкостью 16 кбит и организацией 16384Х1 (рис. 152, а)
Рис. 152
Ниже для сравнения приведены основные параметры приведенных БИС ОЗУ.
132 серии 541 серии
tв=45 нс tв=150 нс
tу=75 нс tу=170 нс
Рхр=140 мВт Рхр=200 мВт
Рвыр=440 мВт Рвыр=565 мВт
КР537РУ8А(КМОП) - ИМС ОЗУ емкостью 2кбайта, организация 2048 ´8 - 2кбайта
На рис. 152, б приведено УГО БИС ОЗУ КР537РУ8А (КМОП) емкостью 2 кбайта и организацией 2048Х8. Основные параметры ИМС: tв=220 нс, tу=350 нс, Рхр=6 мВт, Рвыр=160 мВт.
