Регистры. Классификация. УГО. Параметры.

Регистр - это совокупность D-триггеров, имеющих общий тактовый сигнал. Все регистры подразделяются на две группы:

- параллельные регистры памяти;

- сдвигающие регистры.

Параллельные регистры предназначены для временного хранения информации. (Рассмотрены в разделе "триггеры").

Сдвигающие регистры подразделяются на:

- сдвигающие регистры без параллельной загрузки данных;

- сдвигающие регистры с параллельной загрузкой данных;

- реверсивные сдвигающие регистры.

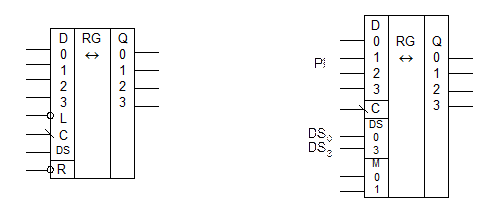

Условно-графическое обозначение сдвигающих регистров представлены на рис.

Сдвигающий регистр Реверсивный сдвигающий регистр

Рис. 137

Сдвигающие регистры часто характеризуются типами входов и выходов, так например:

SI/SO - последовательный вход и последовательный выход;

SI/PO - последовательный вход и параллельный выход;

PI/SO - параллельный вход и последовательный выход;

PI/PO - параллельный вход и параллельный выход.

Сдвигающие регистры без загрузки данных типа SI/SO и SI/PO.

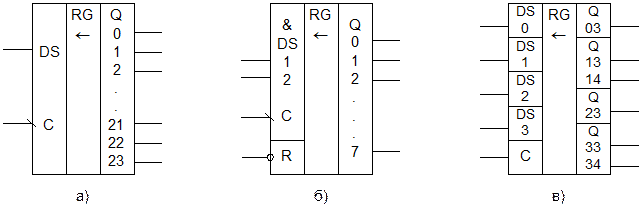

ИР31 - 24-разрядный сдвигающий регистр типа SI/PO. Предназначен для преобразования последовательного кода в параллельный (3-х байтный), цифровой линии задержки с различной длительностью, отличающейся на 1 такт в пределах 24 тактовых сигналов (рис. 138, а).

555ИР8 - 8-разрядный сдвигающий регистр типа SI/PO (рис. 138, б).

ИР47, 555ИР1, 176ИР10 - два независимых 4-разрядных и два независимых 5-разрядных регистра, с общим входом синхронизации. 5-разрядные регистры имеют выходы с последних двух триггеров (рис. 138, в).

Рис. 138

176ИР4 - 64-разрядный последовательный регистр сдвига типа SI/SO с парафазным выходом Q₆₃, мультиплексированным входом последовательных данных. Выход CO (Clock Output) - синхронизация по выходу (рис. 139).

Рис. 139

Данная ИМС используется как цифровая линия задержки на 64 такта, при этом мультиплексированный последовательный вход DS используется для записи и рецеркуляции. Данный регистр представляет собой - аналог запоминающего устройства с последовательным доступом с организацией 64 ´ 1 бит.

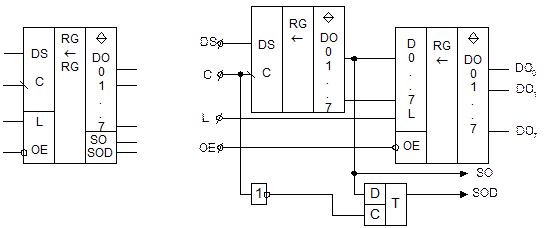

564ПР1 - 8-разрядный регистр сдвига типа SI/PO, с выходным регистром памяти, имеющим Z-состояние (рис. 140).

Рис. 140

Сдвигающие регистры с параллельной записью данных всегда имеют последовательный вход SIввода последовательных данных DS и последовательный выход SO.Кроме того, они имеют входы параллельной загрузки данных PI и могут иметь (или не иметь) параллельные выходы PO. Поэтому такие регистры обычно обозначают PI/SO, PI/PO.

Все сдвигающие регистры данных типов имеют дополнительный управляющий вход загрузки L=0 - последовательный ввод и сдвиг; L=1 - параллеьная загрузка.

155ИР1 - 4-разрядный сдвигающийся регистр типа PI/PO (рис. 141, а). CL - Clock Load - загрузка данных. CS - Clock Shift- такт для сдвига. L - сигнал разрешения загрузки.

Рис. 141

CL и CS могут быть объединены, в этом случае режим сдвига или загрузки будет определяться сигналом L (L=1 - загрузка, L=0 - сдвиг).

ИР12 - 4-разрядный регистр типа PI/PO с двойным последовательным входом JS и . Использование JS и входов позволяет заносить последовательные данные вперемежку с двух источников (JS и аналогично J и K входам для J-K- триггеров).

ИР16 - 4-разрядный регистр типа PI/PO с Z-состоянием.

ИР25 - аналог ИР16, имеющий дополнительно вход R и выход SO, независимый от сигнала ОЕ,используемый при каскадировании.

ИР9 - 8-разрядный регистр типа PI/SO с асинхронной загрузкой.

ИР10 - аналог ИР9, имеющий вход R.

561ИР6 - многофункциональный 8-разрядный регистр сдвига с параллельной асинхронной и синхронной загрузкой и двумя двунаправленными шинами данных (рис. 140,б). Т - transmit - направление передачи. Т=1 DA® DB. Т=0 DB® DA. АЕ - отключение шины А (AE=1 - шина А отключена). АS - определяет режим загрузки (AS=0 синхронная загрузка, AS=1 - асинхронная).

74SL74 - 16-разрядный регистр сдвига типа PI/SO с асинхронной загрузкой и двунаправленным последовательным входом/выходом DS/SO (рис. 140, в).
