Использование преобразователя «код-напряжение», то есть ЦАП в обратной связи рассмотренного выше преобразователя позволяет получить простую схему АЦП последовательного счета.

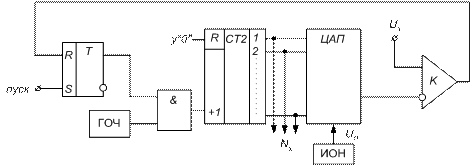

Рис. 127. АЦП последовательного счета с цифровым интегратором

Рис. 128. Время установления АЦП
Начало цикла преобразования определяется сигналом «ПУСК». При установке триггера в «1» импульсы с ГОЧ начинают поступать на счетчик.
Выходной код счетчика подается на цифровой вход ЦАП, который осуществляет его преобразование в напряжение обратной связи Uос.
При равенстве Uх и Uосвыходной сигнал с компаратора устанавливает в «0» триггер, прекращая поступление импульсов на счетчик.
Преобразование напряжения во временной интервал в данной схеме осуществляется с помощью цифрового интегратора, а не аналогового, как в схеме с ГЛН.
Время цикла преобразования определяется аналогично.
При fгоч = 1 МГц, то Тц = 1024 мкс.
Не смотря на малое быстродействие, преимущество АЦП с цифровым интегратором является простота его построения полностью на серийных ИС.
Кроме того, АЦП данного типа можно использовать для преобразования биполярного входного сигнала ±Uх и многоканального режима работы.
