Наиболее широкое практическое распространение получил однофазный мостовой выпрямитель. Схема и временные диаграммы, поясняющие работу выпрямителя представлены на рисунке 5.
Если входное напряжение изменяется по гармоническому закону
, то на интервале
оно смещает в прямом направлении включенные последовательно с нагрузкой диоды VD2 и
VD3. При этом диоды VD1 и VD4 смещены в обратном направлении напряжением, приложенным к нагрузке
. На интервале
входное напряжение смещает в прямом направлении включенные последовательно с нагрузкой диоды VD1 и VD4. При этом диоды VD2 и VD3 смещены в обратном направлении напряжением, приложенным к нагрузке .

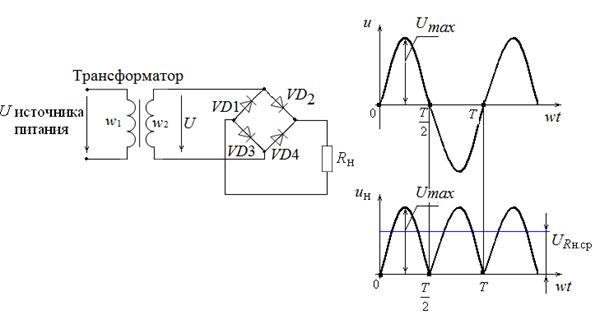

Рис. 5.Двухполупериодный мостовой выпрямитель.
Спектральный состав выпрямленного напряжения, полученный в результате разложения однополупериодных импульсов выпрямленного напряжения, имеет вид:
- постоянная составляющая выпрямленного напряжения (среднее значение выпрямленного напряжения);
-основная гармоника выходного напряжения.
Коэффициент пульсации определяется отношением амплитуды основной гармоники к среднему значению выпрямленного напряжения:
.
