Цепи перегонной (ПГС) и межстанционной (МЖС) связи организуются по кабелю с медными жилами. Для МЖС предусматриваются резервные каналы в цифровой сети.
Для организации перегонной связи на шкафах с аппаратурой СЦБ устанавливаются розетки, к которым абоненты перегонной связи подключаются с помощью носимых телефонных аппаратов или микротелефонных трубок (рис.10).
В аппаратуре ОТС предусмотрен для подключения линии ПГС специальный линейный комплект, рассчитанный как для работы с телефонными аппаратами «Перегон КТС», так и с микротелефонной трубкой, оборудованной устройствами формирования сигнала управления (включаемого при нажатии тангенты), а также импульсного и тонального набора (DTMF).
Линейный комплект перегонной связи имеет изолированные от корпуса (земли) полюса источника дистанционного электропитания линии ПГС. Физические цепи перегонной и избирательной связи оборудуются устройствами защиты типа ПМС, ЗИС.

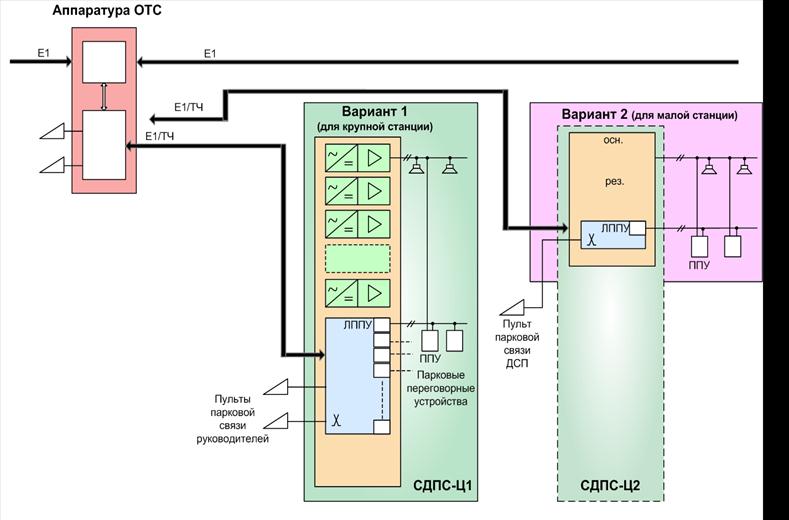

Цифровая аппаратура парковой связи
Рис. 9
С помощью микротелефонной трубки или специального телефонного аппарата абонент перегона имеет возможность переговоров с ДСП, ДНЦ, ЭЧЦ, СДС.
Аппаратура перегонной связи
Рис. 10

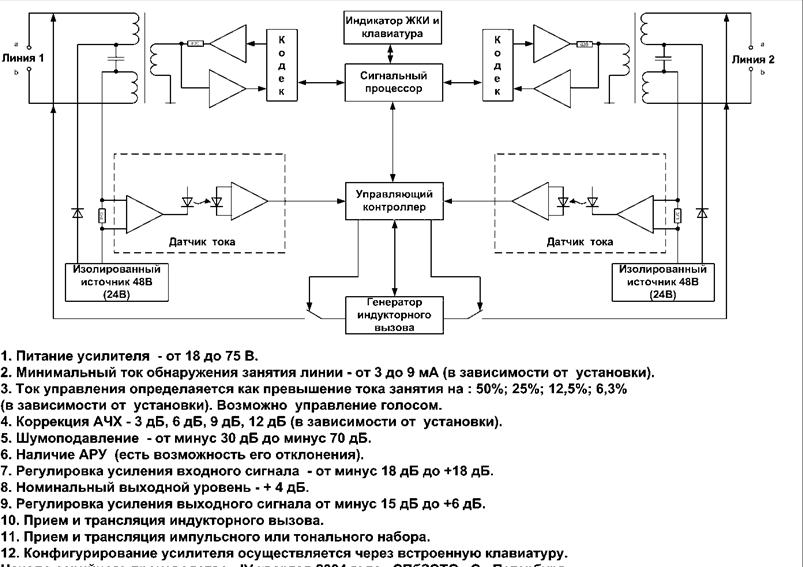

Структурная схема усилителя перегонной связи
Рис. 11
