СЧЁТЧИКИ ИМПУЛЬСОВ

Подсчёт числа импульсов является наиболее распространённоё операцией в устройствах цифровой обработки информации. Повышенный интерес к таким устройствам объясняется их высокой точностью, возможностью применения регистрирующих приборов с непосредственным цифровым представлением результата, а также возможностью осуществления связи с ЭВМ.

В устройствах цифровой обработки информации измеряемый параметр (угол поворота, перемещение, скорость, частота, время, температура и т.д.) преобразуются в импульсы напряжения, число которых в соответствующем масштабе характеризует значение данного параметра. Эти импульсы подсчитываются счётчиками импульсов и выражаются в виде цифр.

Счётчик – устройство, предназначенное для счёта числа электрических импульсов, поступающих на его вход. Счётчики импульсов выполняются на основе триггеров. Счёт импульсов производится с использованием двоичной системы счисления.

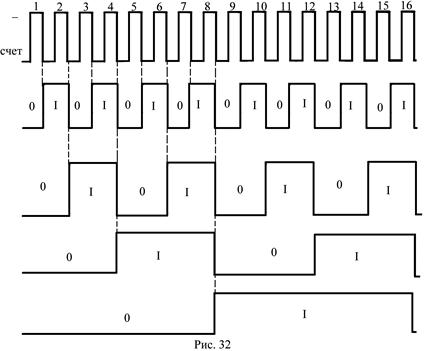

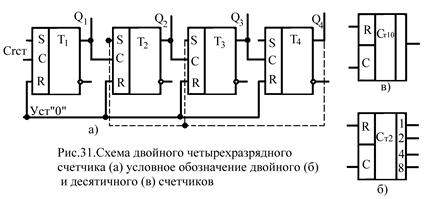

Наиболее простым счётчиком является двоичный счётчик. Такой счётчик (рисунок 31) состоит из “n” триггеров (регистров) со счётным запуском. Максимальное число импульсов, которое может сосчитать счётчик при последовательном соединении триггеров составит . Для четырёх -разрядного двоичного счётчика (рисунок 31) . Временная диаграмма состояний счётчика приведена на рисунке 32.

Перед поступлением счётных импульсов все разряды счётчика устанавливаются в состояние “0” (Q₁=Q₂=Q₃=Q₄=0) подачей импульсов на входе R – «установка нуля». После поступления первого счётного импульса первый разряд переходит в состояние . В счётчике записывается число 2 с двоичным входом 0010. Подобным же образом осуществляется работа счётчика при последующих счётных импульсах (смотри рисунок 32 и таблицу 4.7). При поступлении 15-го импульса все разряды счётчика устанавливаются в состояние “1”, а 16-ым импульсом все разряды обнуляются.

Таблица 4.7

№ имп

В процессе работы двоичного счётчика частота следования импульсов на выходе каждого последующего триггера уменьшается вдвое по сравнению с частотой его входных импульсов (смотри рисунок 32). Это свойство схемы используют для построения делителей частоты.

В большинстве электронных устройств необходимо отображать показания счётчика на индикации. Наиболее удобна десятичная индикация. Для этих целей создаются двоично-десятичные счётчики. Их особенностью является счёт до 10 с последующим сбросом. Построение такого счётчика возможно на базе 4-ёх разрядного двоичного счётчика с исключением избыточных состояний. Для этого в схему счётчика вводят дополнительные обратные связи (смотри рисунок 31 – пунктир) с выхода триггера Т₄ на входы триггеров Т₂ и Т₃. Состояния разрядов двоично-десятичного счётчика приведены в таблице 4.8.

Таблица 4.8

№ имп
								0

До восьмого импульса счёт идёт как у двоичного счётчика. Далее в четвёртом разряде счётчика появляется “1”, которая через дополнительные связи схемы переводит 2-й и 3-й разряды в состояние “1”. Девятый импульс переводит первый разряд и все другие в “1”, а десятый обнуляет счётчик и счёт начинается снова.

Микросхемы счётчиков после номера серии обозначают буквами ИЕ. В настоящее время выпускается довольно обширная их номенклатура. Так счётчик К555ИЕ18 представляет собой счётчик на ТТЛ - элементах.
