Модуляция в системе 8-VSВ АТSС

В системе 8-VSВ АТSС используется 8-уровневая амплитудная модуляция с частично подавленной нижней боковой полосой (8-VSВ). Диаграмма уровней модулирующего сигнала показана на рис. 5.6.

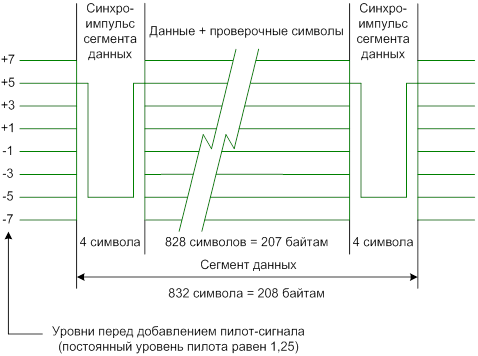

Рисунок 5.6 Диаграмма уровней модулирующего сигнала в системе АТSС

Для согласования этого сигнала с полосой канала 6 МГц используется сглаживание спектра и оптимальная фильтрация в приемнике. Формирование спектра разделено между передатчиком и приемником в стандартном соотношении как корень из полной передаточной характеристики на каждой из сторон.

Номинальная характеристика полосового системного спектра с косинус-квадратичными срезами, имеющими коэффициент скругления α = 0,1152, показана на рис. 5.7. С учетом оптимальной фильтрации спектр вещаемого сигнала реально имеет косинусное скругление, соответствующая характеристика показана на рис. 5.8.

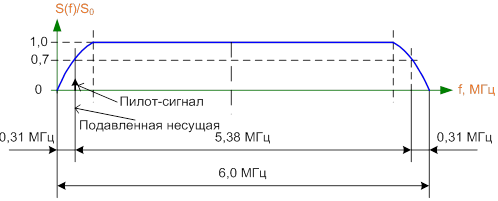

Рисунок 5.7 Номинальный спектр системы 8-VSB АТSС для канала с полосой 6 МГц

Рисунок 5.8 Спектр системы 8-VSB АТSС в канале с полосой 6 МГц
