Общая характеристика и структура системы DVB-Т

Система цифрового наземного ТВ вещания DVB-Т (Система В в МСЭР) определяется как функциональный блок оборудования, обеспечивающий адаптацию цифрового ТВ сигнала, представленного в основной полосе частот на выходе транспортного мультиплексора МРЕG-2, с характеристиками стандартного наземного радиоканала вещания, имеющего ширину полосы частот 8 МГц.

Поскольку система DVB-Т, как и любая другая система ЦНТВ, должна использовать существующие частотные планы и в течение достаточно длительного переходного периода обеспечивать вещание наряду с действующими аналоговыми ТВ системами (в России стандарта D,К/SЕСАМ), она должна обладать требуемой помехозащищенностью со стороны аналоговых систем и не должна создавать недопустимых помех для них.

Для обеспечения всех необходимых требований по адаптации потока данных к радиоканалу вещания в составе передающего комплекта системы DVB-Т имеются устройства кодирования для канала, мультиплексирования и модуляции. Структурная схема подсистемы адаптации к каналу наземного вещания показана на рис. 3.1. На том же рисунке упрощенно показана также подсистема кодирования источников информации и их мультиплексирования в транспортный поток.

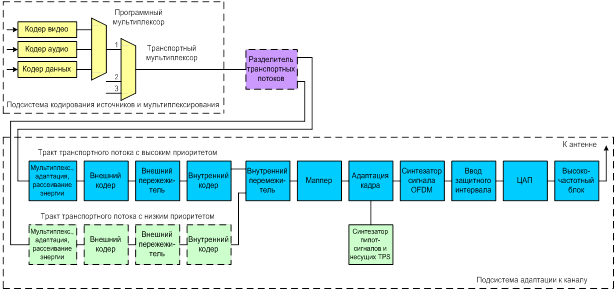

Рисунок 3.1 Структурная схема передающей части системы DVB-Т

Выход транспортного мультиплексора является точкой стыка подсистем формирования и передачи транспортных пакетов. Таким образом, входным сигналом тракта адаптации является поток транспортных пакетов фиксированной длины 188 байт, из которых один (первый) байт служит для цикловой синхронизации. Для более равномерного распределения (дисперсии) энергии радиосигнала в полосе канала входной поток подвергается рандомизации (скремблированию). Система DVB-Т имеет два идентичных по структуре тракта рандомизации и помехоустойчивого кодирования. Такое построение позволяет использовать иерархические методы независимого кодирования двух потоков данных для организации их приоритетного приема в зонах вещания с различной площадью покрытия. Общая часть тракта подсистемы адаптации служит для преобразования потоков данных в комбинации битов, соответствующих модулированным посылкам, ввода сигналов цикловой синхронизации и управления, формирования защитных временных интервалов, преобразования цифровых сигналов в модулированный групповой спектр COFDM, переноса его в полосу канала вещания, усиления и излучения в эфир.

Построение подсистемы кодовой защиты в системе DVB-Т выполнено по традиционному для систем ЦНТБ каскадному принципу. Для защиты от ошибок в демодулируемом сигнале COFDM служит внутренний сверточный кодек с набором различных кодовых скоростей и относящийся к нему блок внутреннего перемежения-деперемежения битов. Для исправления пакетов ошибок и дополнительного снижения вероятности ошибки в декодированном сигнале служит внешний кодек Рида-Соломона и внешний перемежитель-деперемежитель байтов транспортного потока.

При разработке подсистемы кодирования для канала в системе DVB-Т были максимально учтены требования близости структуры и параметров к спутниковой (DVB-S) и кабельной (DVB-С) системам. Так, схемы внешнего кодирования и внешнего перемежения являются одинаковыми во всех трех системах DVB. Схемы внутреннего кодирования и рандомизации (скремблирования) соответствуют таковым в спутниковой системе DVB-S.
