На рисунке 6 показана схема с мостом Вина, одно плечо которого образовано резистивным делителем напряжения
,
, а другое – дифференцирующей
, и интегрирующей
,
цепями. Коэффициент передачи с выхода фазозадающей цепи , , ,
на неинвертирующий вход ОУ на резонансной частоте равен 1/3. Для выполнения баланса амплитуд коэффициент передачи усилителя с выхода на неинвентирующий вход должен быть равен трем, т. е. необходимо выполнить условие =
. Для выполнения баланса фаз постоянная времени дифференцирующей цепи должна быть равна постоянной времени интегрирующей цепи, т. е.
=
.
Для улучшения самовозбуждения, стабилизации амплитуды колебаний и уменьшения нелинейных искажений в схеме необходимо использовать усилитель с регулируемым коэффициентом передачи или на выходе ОУ включить нелинейный ограничитель напряжения.

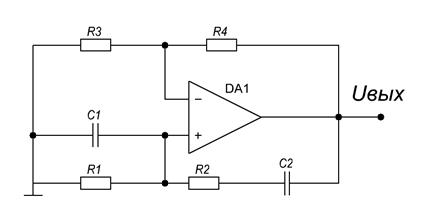

Рисунок 11. Схема генератора с мостом Вина на ОУ
