Кроме того, в RC-генераторах находит также применение двойной Т-образный мост (рис.10).

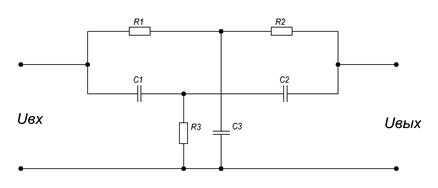

Рисунок 10. Схема двойного Т-образного моста
Для стабилизации амплитуды выходного сигнала RC-генератора используются различные нелинейные элементы: терморезисторы, фоторезисторы, лампы накаливания, диоды, светодиоды, стабилитроны, полевые транзисторы и др. Применяют также строго регулируемую обратную связь.
RC-генераторы характеризуются хорошей стабильностью, легко перестраиваются и позволяют получать колебания с очень низкими частотами (от долей герц до нескольких килогерц). Стабильность частоты колебаний. RC-генераторов в большей степени зависит от качества R и С элементов, чем от структуры частотно-избирательной цепи и характеристик усилителя. Наилучшими показателями обладают RC-генераторы, в которых осуществляется дополнительная стабилизация частоты колебаний с помощью кварцевых резонаторов.
