Выбор режима работы транзистора.

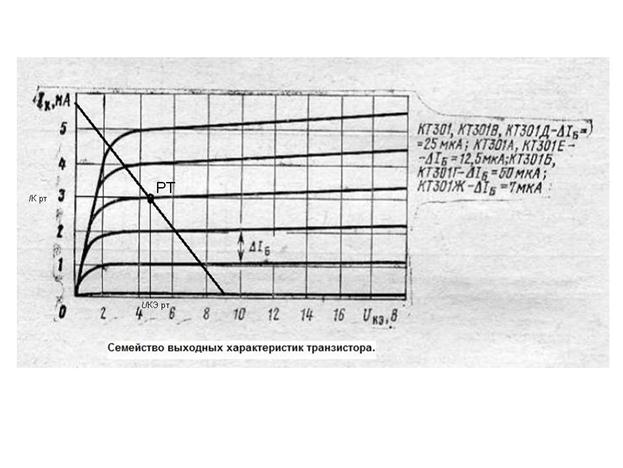

На семействе выходных характеристик транзистора постройте нагрузочную прямую по постоянному току. Сопротивление в цепи эмиттера возьмите из соотношения:

R_Э = 0,2 R_К

R_Э = 0.26*10³ Ом

Ближайшее стандартное значение по ряду Е24 = 0.27 кОм

Далее рассчитаем напряжение коллектор-эмиттер в рабочей точке U_{КЭ рт}

U_{КЭ рт} = 2.922 В

Нагрузочную прямую построим по двум точкам: ( 0; E / ( R_К + R_Э ) ) и

( E; 0 ), т. е. ( 0; 5.7 мА ) и ( 9; 0 ).

В качестве рабочей точки выберем ближайшую к рассчитанному значению U_{КЭ рт} точку пересечения нагрузочной прямой по постоянному току с одной из характеристик семейства.

U_{КЭ рт} = 4.8 В

Определите ток коллектора в рабочей точке I_{К рт}

I_{К рт} = 3 мА

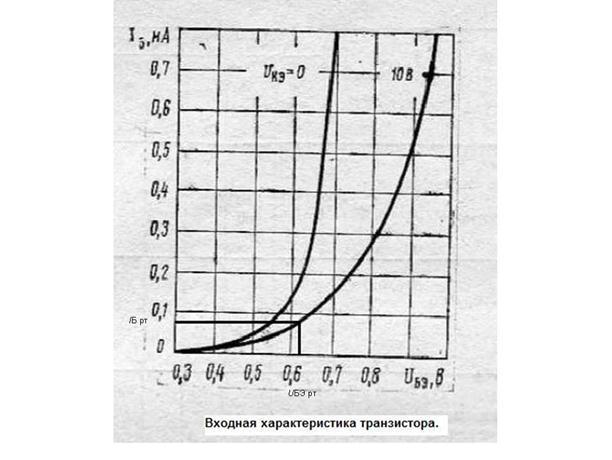

Отметим выбранную рабочую точку на входной характеристике транзистора.

I_{Б рт} = 0.075 * 10^-3 А

Определим параметры рабочей точки (РТ):

U_{БЭ рт} = 0.63 В I_{Б рт} = 0.075 * 10^-3 А

I_{К рт} = 3 мА U_{КЭ рт} = 4.8 В
