Триггер Шмитта представляет собой компаратор с гистерезисом.
Схема:
Рис. 2.25
Когда Uвх< Uо, то Uвых - велико, и напряжение верхней точки опрокидывания Uо получается с помощью делителя на сопротивлениях R1 и R2.
Напряжение Uо равно:
,
где Uнас= Uвых max компоратора обычно на 1 В меньше, чем +Uип.
Когда Uвх> Uо, то выходное напряжение становится отрицательным и стремится к -Uнас, т.е. максимальному отрицательному напряжению компоратора. Отрицательное выходное напряжение вызывает падение напряжения на инвертирующем входе до напряжения нижней точки опрокидывания -Uо.
Компаратор не изменит своего состояния, пока Uвх< - Uо.

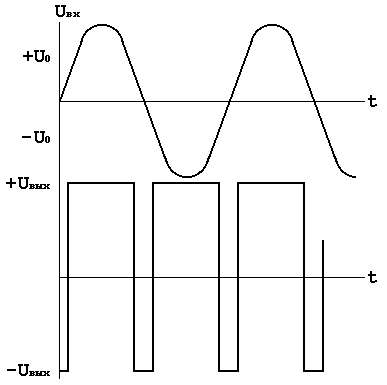

В случае когда входной сигнал Триггер Шмитта имеет синусоидальную форму, рассматриваемая схема преобразовывает его в прямоугольную.
Фазовращатель
Схема, обеспечивающая идеальный фазовый сдвиг, должна передавать сигнал, не изменяя его амплитуду, но сдвигая его фазу на определенный заданный угол.
Схема:
Рис. 2.26
На выход фазовращателя подан синусоидальный сигнал Uвх частотой 1 кГц и амплитудой 1 В.
Сигнал на выходе Uвых имеет ту же частоту и амплитуду, что и входной сигнал, но запаздывает относительно Uвх на 90o.
В общем виде выражение для выходного напряжения схемы фазовращателя имеет вид.
,
где - фазовый угол.
В фазовращателе резисторы R1= R2= R.
Фазовый угол зависит только от Rвх и Свх и от частоты F входного сигнала Uвх. Они связаны следующими соотношениями:
, (*)
где - измеряется в градусах, F - в герцах, R - в омах, С - в фарадах.
Из уравнения (*) следует, что = -90o градусов тогда, когда Rвх равно реактивному сопротивлению Свх, т.е.
При изменении Rвх от 1 до 100 кОм изменяется приблизительно от -12 до -168o. Таким образом, фазовращатель может сдвигать угол в диапазоне до 180o. Если Rвхи Свх в схеме поменять местами, то фазовый угол будет положительный.
Логарифмические схемы
Логарифмические и антилогарифмические схемы используются для выполнения аналогового умножения и деления, сжатие сигнала и отыскание значений логарифмов и показательных функций
