Мостовая схема двухполупериодного выпрямителя и соответствующие ей временные диаграммы приведены на рис.32. В этой схеме диоды ДI – Д4 включены по мостовой схеме, к одной диагонали которой подведено переменное напряжение u2 , а к другой подключен нагрузочный резистор RН. В течение первой половины периода напряжения u2 , когда потенциал точки а положителен, точки b – отрицателен, диоды Д1 , Д3 открыты, Д2, Д4 – заперты, ток ίн= ίа1= ίа3 течет через диоды Д1, Д3 и нагрузочный резистор RН. К диодам Д2, Д4 приложено напряжение вторичной обмотки трансформатора u2. В другой полупериод напряжения u2, потенциал точки а ниже потенциала точкиb, диоды Д2,

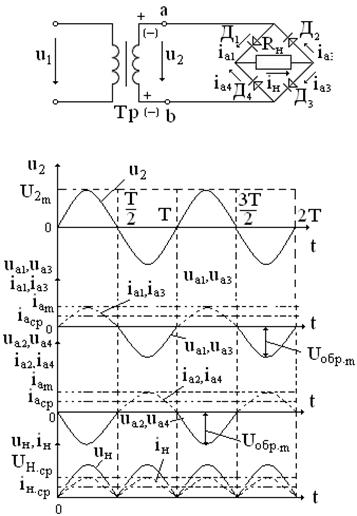

Рис.32. Мостовая схема выпрямителя. Д4 открыты, Д1 , Д3 – закрыты,
при этом ίн= ίа2= ίа4 течет через диоды Д2, Д4 и нагрузочный резистор RН в том же направлении, что и в первый полупериод напряжения. При этом средний ток I
и среднее напряжение U
на нагрузке в два раза превышают ток и напряжение в однополупериодном выпрямителе, пульсации значительно меньше (Р≈0,67), U
на каждом из диодов в закрытом состоянии равно U =U2m величина U
=0,9 U2.
