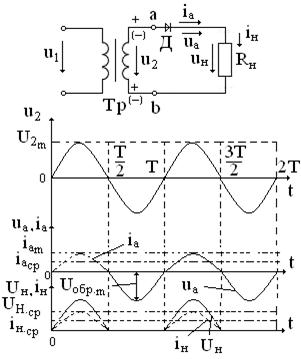

Схема и временные диаграммынапряжений и токов однополупериодного выпрямителя приведены на рис.31. схема содержит Тр, в цепь вторичной обмотки которого включены последовательно, диод Д и сопротивление нагрузки Rн . При принятых допущениях (идеальный трансформатор) следует, что если напряжение U1 на первичной обмотке трансформатора меняется по синусоидальному закону, то напряжение на вторичной обмотке U2 также синусоидально.
Ток через диод ίн появляется в те полупериоды, когда потенциал точки а
выше потенциала точки bвторичной
обмотки трансформатора т.к. в эти полу
Рис.31. Однополупериодный выпрямитель
периоды диод Д открыт. Когда потенциал точки, а отрицателен по отношению к потенциалу точки b, диод закрыт, ток в цепи равен нулю. Таким образом, ток в резисторе RН появляется только в один из полу периодов напряжения u2, а схема называется однополупериодной. При принятых допущениях (идеальный диод) в положительный полупериод напряжения u2 величина напряжения на нагрузочном резисторе равна величине u2 , а на диоде нулю, а в отрицательный полупериод uн =0, а величина uа =u2 . В этой схеме U
=0,4U2.
Недостатки этой схемы – высокий уровень пульсации (Р=1,57). Эти недостатки устраняются в двухполупериодных схемах выпрямителей, в которых используются оба периода напряжения сети. Наиболее распространенной схемой является мостовая схема двухполупериодного выпрямителя.
