Семисегментный дешифратор

Семисегментный код необходим для отображения на цифровых индикаторах значений цифр от 0 до 9. Семисегментный, потому что цифры отображаются так называемыми сегментами, которых семь штук. Ниже приведена табличка соответствия между двоичным и семисегментным кодами.

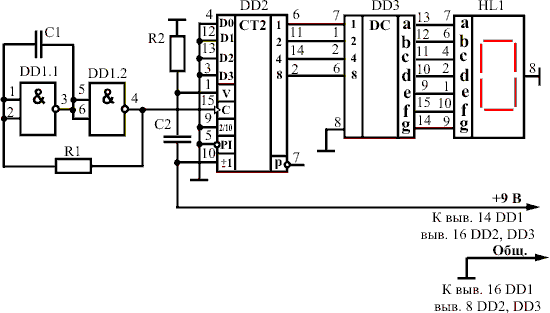

Во, блин. Ну, в общем, на логике показывать не буду. Поскольку счетчик нам уже знаком, посмотрим на работу его совместно с дешифратором. Схема реальная, т. е. можно повторить.

Как видно, ничего сложного, все элементы схемы нам знакомы. На элементах DD1.1, DD1.2 (К561ЛА7) собран генератор тактовых импульсов. Резистор R1 и кондер С1 задают частоту следования импульсов. Формулу определения частоты следования я не помню, вспомню, напишу. Можно, если не в лом, определить эту самую частоту методом "научного тыка". В любом случае, если вместо постоянного резика воткнуть переменный, то частоту можно будет регулировать в некоторых пределах. С выхода генератора импульсы поступают на счетчик, выполненный на DD2. Это реверсивный двоично-десятичный счетчик с предустановкой. Вход ±1 определяет напрвление счета, вход 2/10 - режим (двоичный или десятичный). Вход V предназначен для разрешения записи в счетчик состояния информационных входов D0 - D3. Конкретно этому счетчику (561ИЕ14, 564ИЕ14) надо подать уровень лог. 1. Резик R2 и кондер C2 образуют дифференцирующую цепь. При включении питания короткий импульс на входе V, формируемый дифференцирующей цепью, разрешает запись в счетчик состояния входов D0 - D3. Поскольку эти выводы соединены с общим проводом, в счетчик записывается 0000, т. е. он обнуляется. Тактовый генератор фигачит импульсы, счетчик их считает и с его выходов 1-2-4-8 результат счета поступает на вход дешифратора DD3 (514ИД1). Это дешифратор двоичного кода в семисегментный. С выходов дешифратора сигналы (согласно второй таблице) поступают на входы семисегментного индикатора HL1, который кажет эту инфу, т. е. ряд цифр от 0 до 9. Внутри микрухи DD3 стоит DC. Это от буржуйского Decoder – по-нашински дешифратор. На выходе переноса p (выв. 7) счетчика DD2 при его переполнении формируется сигнал. Если взять следующие узлы: DD2, DD3, HL1 и влепить их снизу счетчика DD2, аналогично соединить соответствующие входы, кроме С, выход переноса (выв. 7) предыдущего счетчика соединить со входом С следующего, то получим многозначный индикатор. После отсчета 10 импульсов первым счетчиком, второй переключится на 1. Через следующие 10 импульсов второй счетчик увеличится еще на 1 и так далее. По такому принципу деления частоты работают, например, часы. Единственное, что там коэффициент пересчета другой (не 10, а 6), все-таки в минуте 60 сек. Этот счетчик тоже можно заставить считать до 6. Берем лог. элемент И, его входы соединяем с выходами 2-4 (выв. 11 и 14), а выход подключаем к дифференцирующей цепочке R2C2. Тогда при достижении числа 6 (0110) уровень лог. 1 на выходе элемента И сформирует не без помощи цепи R2C2 импульс, который запишет в счетчик 0000. И еще, увеличивая частоту генератора цифири будут бежать быстрее, например вот так:

Мультиплексор - это устройство, которое осуществляет выборку одного из нескольких входов и подключает его к своему выходу, в зависимости от состояния двоичного кода. Другими словами, мультиплексор - переключатель сигналов, управляемый двоичным кодом и имеющий несколько входов и один выход. К выходу подключается тот вход, чей номер соответствует двоичному коду. Ну и навороченное определение: мультиплексор - это устройство, преобразующее параллельный код в последовательный.

Структуру мультиплексора можно представить различными схемами, но более понятна, на мой взгляд, вот эта:

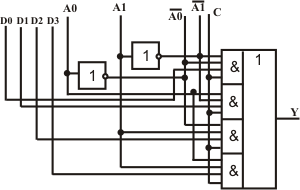

Рис. 1 - Структура мультиплексора

Самая большая хренотень есть не что иное, как элемент И-ИЛИ. Конкретно здесь элемент 4-х входовый. Ну а квадратики с единичками внутри, если кто не помнит, инверторы. Разберем выводы. Те, что слева, а именно D0-D3, называются информационными входами. На них чего-нибудь подают. Входы посередке, а именно А0-А1, называются адресными входами. Вот сюда именно и подается двоичный код, от которого зависит, какой из входов D0-D3 будет подключен к выходу, на этой схеме обозначенному как Y. Вход С, черт его знает, нафига он здесь. Вроде бы как разрешение работы, а может просто для понта. Ну его в баню. На схеме еще есть входы адреса с инверсией. Так вот они тоже показаны здесь для понта. На этом рисунке показан четырехвходовой, или как еще его называют, 4Х1 мультиплексор. Потому и адресных входов всего 2. Как нам известно, максимальное число переменных определяется как 2ⁿ, где n - разряд кода. Здесь мы видим, что переменных четыре штуки, а значит разряд будет равен 2 (2² = 4). Для пояснения принципа работы этой схемы посмотрим на табличку истинности:

Вот так двоичный код выбирает нужный вход. Т. е., если имеем четыре объекта, ну, скажем, они пуляют сигналы, а устройство отображения у нас одно. Берем мультик (мультиплексор) и втуляем его в схему. В зависимости от двоичного кода к устройству отображения подключается сигнал от нужного объекта. Такой вот, дохленький пример.

Микросхемой мультик обозначается вот так:

Рис. 2 - Мультиплексор

Вообще, мультиплексоров всяких дофига. Есть и сдвоенные четырехвходовые, восьмивходовые, 16-ти входовые, счетверенные двухвходовые и пр. Тот, что на рисунке сделан от фонаря.

Демультиплексор. Демультиплексор - устройство, обратное мультиплексору. Т. е., у демультиплексора один вход и куча выходов. Двоичный код определяет, какой выход будет подключен ко входу. Другими словами, демультиплексор - это устройство, которое осуществляет выборку одного из нескольких выходов и подключает его к своему входу или, это переключатель сигналов, управляемый двоичным кодом и имеющий один вход и несколько выходов. Ко входу подключается тот выход, чей номер соответствует состоянию двоичного кода. И навороченное определение: демультиплексор - это устройство, которое преобразует последовательный код в параллельный.

Обычно в качестве демультиплексора используют дешифраторы двоичного кода в позиционный, в которых вводят дополнительный вход стробирования. Из-за схожести структур мультиплексора и демультиплексора в КМОП сериях есть микросхемы, которые одновременно являются мультиплексорром и демультиплексором, смотря с какой стороны подавать сигналы, например, К561КП1, работающая как переключатель 8х1 и переключатель 1х8 (то бишь, как мультиплексор и демультиплексор с восемью входами или выходами). Кроме того, в КМОП микросхемах помимо переключения цифровых сигналов (лог. 0 или 1) существует возможность переключения аналоговых. Другими словами, это переключатель аналоговых сигналов, управляемый цифровым кодом. Такие микросхемы называются коммутаторами. К примеру, с помощью коммутатора можно переключать сигналы, поступающие на вход усилителя (селектор входов). Вот напоследок простенькую схемку селектора входов УМЗЧ мы и рассмотрим. Построим ее, ну скажем, с использованием триггеров и мультиплексора.

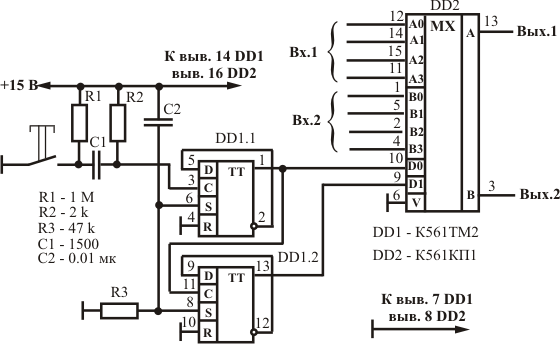

Рис. 3 - Селектор входных сигналов

Вот такая нехитрая схемка. Итак, разберем работу и деталюшки. На триггерах микросхемы DD1 собран кольцевой счетчик нажатий кнопки разрядностью 2 (два триггера - 2 разряда). Двухразрядный двоичный код поступает на адресные входы D0-D1 микросхемы DD2. Микросхема DD2 представляет собой сдвоенный четырехканальный коммутатор. В соответствии с двоичным кодом к выходам микросхемы А и В подключаются входы А0-А3 и В0-В3 соответственно. Элементы R1, R2, C1 устраняют дребезг контактов кнопки. Дифференцирующая цепь R3C2 устанавливает триггеры в нулевое состояние при включении питания, при этом к выходу подключается первый вход. При нажатии на кнопку триггер DD1.1 переключается в состояние лог. 1 и к выходу подключается второй вход и т. д. Перебор входов идет по кольцу, начиная с первого.

С одной стороны просто, с другой немного неудобно. Черт его знает, сколько раз нажали на кнопку после включения и какой вход подключен к выходу. Хорошо бы поставить индикатор подключенного входа. Вот тут-то и пригодится семисегментный дешифратор. Нажимаем ссылочку, вспоминаем семисегментный дешифратор и смотрим на схемку (там, где циферки бегут). Берем дешифратор и индикатор, обрубаем счетчик и другую галиматью, переносим дешифратор с индикатором на схему коммутатора и первые два входа дешифратора (на схеме обозначен как DD3), т. е. 1 и 2 (выв. 7 и 1) подключаем к прямым выходам триггеров DD1.1 DD1.2 (выв. 1 и 13). Входы дешифратора 4 и 8 (выв. 2 и 6) кидаем на корпус (т. е. подаем лог. 0). Все! Индикатор будет показывать состояние кольцевого счетчика, а именно циферки от 0 до 3. Цифиря 0 соответствует первому входу, 1 - 2-му и т. д.

Регистр (от буржуйского to register - регистрировать) - это цифровой узел, предназначенный для записи и хранения числа. Некоторые регистры могут преобразовывать информацию из последовательной формы в параллельную и наоборот. Для начала рассмотрим регистр хранения.
