Рисунок 39 Схематическое обозначение элемента “4-4И-2ИЛИ-НЕ”
X1
X2
X3
X4
X5
X6
X7
X8
F
Таблица 10 Таблица истинности элемента "4-4И-2ИЛИ-НЕ". ( Выбраны только дополнения к носителю функции. Т.е. значения аргументов, в которых функция равна 0)
Рисунок 40 Схема, синтезированная в базисе И-ИЛИ-НЕ
Рисунок 41 Схема, синтезированная в базисе И-НЕ

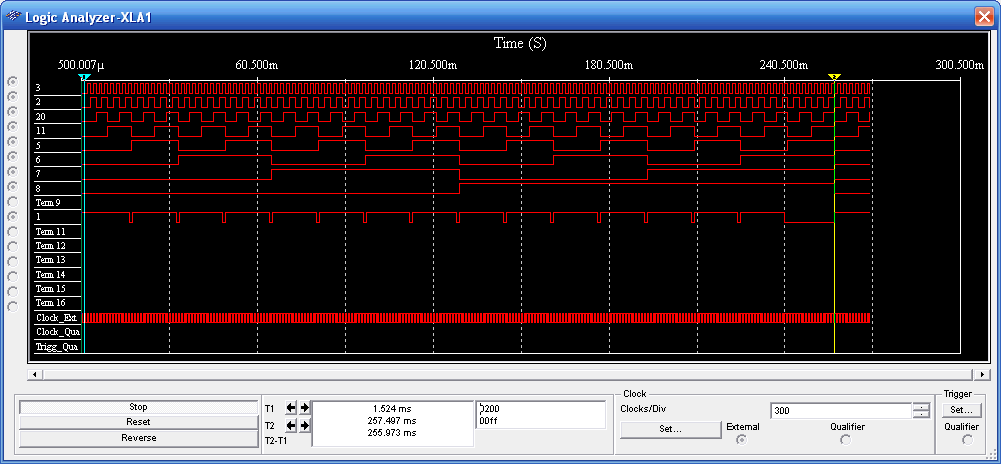

Рисунок 42 Временная диаграмма работы логического элемента "4-4И-2ИЛИ-НЕ"
Выводы
Изучены основные логические элементы промышленных серий цифровых интегральных микросхем ТТЛ. Проведены исследования с помощью системы схемотехнического моделирования Electronic Workbench (Multisim) логических элементов: 2И, 2ИЛИ, 2И-НЕ, 2ИЛИ-НЕ, 3И-НЕ, 3ИЛИ-НЕ, 4И-НЕ, 8И-НЕ, исключающее ИЛИ, 4-4И-2ИЛИ-НЕ. Построены таблицы истинности, эквивалентные схемы в базисах И-ИЛИ-НЕ и И-НЕ, получены временные диаграммы работы логических элементов.
