Создание субблоков

Electronics Workbench позволяет объединять участки схемы в субблоки (подсхемы). Для этого необходимо выделить участок схемы, который нужно объединить в субблок. После выделения выбрать пункт Create Subcircuit в меню Circuit. На экране появится диалоговое окно. В строке Name нужно ввести имя субблока, затем нужно нажать одну из четырех кнопок:

- скопировать из схемы (Copy from circuit);

- выделить из схемы (Move from circuit);

- заменить в схеме (Replace in circuit);

- отмена (Cancel).

При нажатии кнопки "Скопировать из схемы" схема остается без изменений, а в поле компонентов Favorites появляется субблок с присвоенным ему именем.

При нажатии кнопки "Выделить из схемы" выделенный участок схемы на рабочем поле вырезается из схемы и помещается в окно с именем, присвоенным субблоку. В поле компонентов Favorites появляется изображение субблока с присвоенным ему именем.

При нажатии на кнопку "Заменить в схеме" выделенный участок схемы заменяется субблоком.

Если предполагается сделать субблоком всю созданную схему, то при выделении подсхемы внешние выводы надо оставить за пределами выделения. В этом случае субблок будет иметь внешние выводы, как обычный компонент.

Если потребуется создать у субблока дополнительный внешний вывод, то двойным щелчком по субблоку откройте его схему, создайте вывод внутри рамки, ограничивающей схему, а затем перетащите его мышью за пределы рамки.

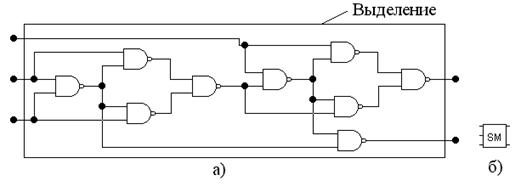

На рис. П1 показан пример создания субблока (а – исходная схема, б – субблок, заменяющий исходную схему).

а – исходная схема; б – субблок,

заменяющий исходную схему

Для удаления или переименования субблока необходимо щелчком левой кнопки мыши открыть поле компонентов Favorites, щелкнуть правой кнопкой мыши по этому полю, а затем щелкнуть левой кнопкой мыши по появившемуся сообщению Components Properties. В открывшемся окне выбрать нужный субблок и нажать клавишу Delete или Rename (при переименовании субблока появится окно редактирования имени, где надо внести необходимые изменения) и затем подтвердить выполненные действия.
