Схемы с ОБ, приведенные на рис.4.9а и 4.9б, имеют низкое входное и высокое выходное сопротивление.
рис.4.9а. схема с ОБ
рис.4.9б. схемы с ОБ
Необходимо помнить, что база транзистора по переменному сигналу должна быть заземлена. В этой схеме входной сигнал подается через конденсатор С1 в эмиттерную цепь. Эквивалентная схема ОБ для постоянного и переменного тока показана на рис.4.10 и 4.11.
рис 4.10 Эквивалентная схема по постоянному току.
рис 4.11 Эквивалентная схема по переменному току.
Коэффициент усиления по переменному току (рис.4.11) равен
К/U≈Rк/rэ , (4.9)
отсюда следует, что схема ОБ не инвертирует фазу на выходе. Поскольку схема с ОБ имеет низкое входное сопротивление, то наиболее эффективно схема работает от источника переменного тока. Поскольку переменные составляющие входного и выходного тока приблизительно равны (рис.4.10.а), то коэффициент усиления по току
КI≈∆Iк/∆Iэ≤1. (4.10)
Если рабочая точка устанавливается с помощью делителя напряжения (при однополярном питании), то к выходу базы подключается конденсатор С, который по переменному сигналу обеспечивает заземление базы. При работе схемы с ОБ от источника напряжения, эквивалентную схему можно представить в следующем виде рис.4.12.

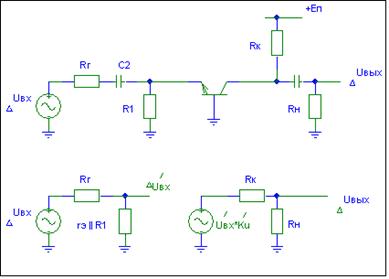

рис.4.12. эквивалентная схема схемы с ОБ от источника напряжения
